一、综述

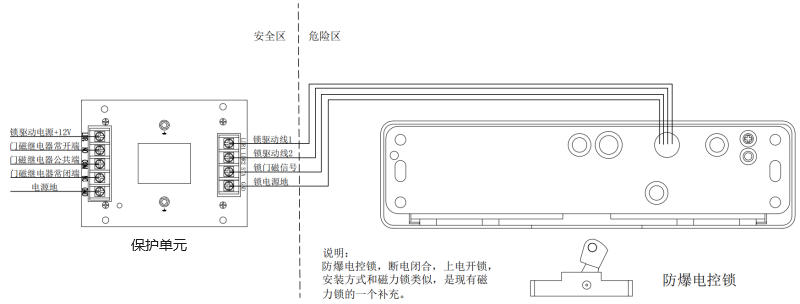

MY-I-F007防爆门禁，由安装在安全区的保护单元和安装在危险区的防爆电控锁二部分组成，见下图。防爆合格证正在申请中，防爆性能应符合GB3836.1-2010《爆炸性环境 第1部分：设备 通用要求》和GB3836.4-2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》的要求。

产品应用在非乙炔、氢气外的其他爆炸性气体环境，可向下应用在IIAT6、IIBT4气体环境。

MY-I-F007 防爆电控锁，断电闭合，通电后开锁，符合消防规范，广泛应用于制药厂、军工企业、化工厂、油库、气库、高危品仓库、化学实验室、油气管道阀门间等危险气体环境,可向下应用在IIAT1、IIAT2、IIAT3、IIAT4、IIAT5、IIAT6、IIBT1、IIBT2、IIBT3、IIBT4、IIBT5气体环境，广泛应用于制药、化工、军工等各种防爆区。

二、产品介绍：

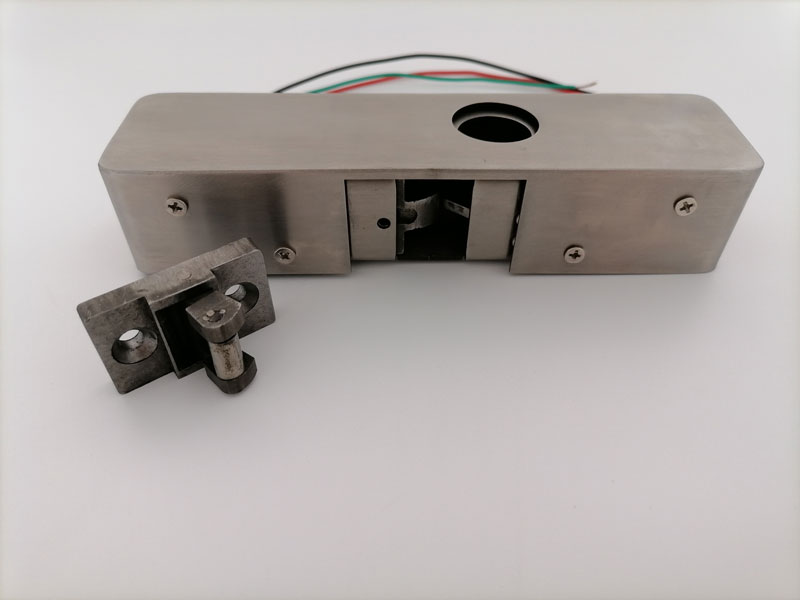

MY-I-F007 防爆门禁，采用机械挂扣方式连接，由防爆电控锁和保护单元组成。MY-I-F007防爆电控锁，断电闭合，通电后开锁，安装方式和现有的磁力锁类似，是现有磁力锁应用的一个补充。

2.1 防爆电控锁

外观尺寸：长198mm* 宽 51mm*厚 40mm。

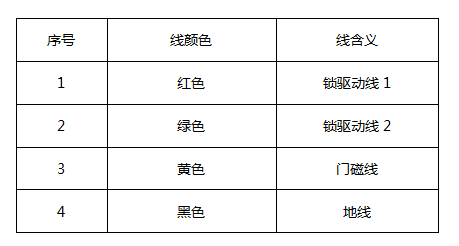

防爆电控锁有四根引出线，如下表：

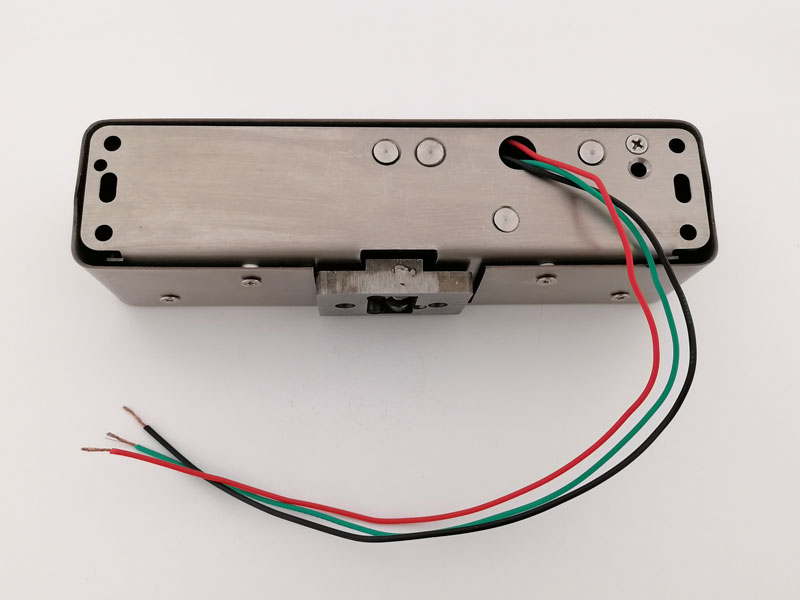

如果不带门磁线，可以有3根引出线，如下图：

工作环境条件：

环境温度：-20℃～+60℃；相对温度：不大于95%（25℃）

大气压力：86 kPa～106 kPa。

电气参数：

供电电压：12VDC。

电磁锁：额定电压：12VDC、单线圈额定电流：700mA、额定功率：16.8W。

2.2 配套保护单元

名称：F007保护单元

型号：MY-I-F007AQS

外观尺寸：长100mm 宽 60mm 厚 25mm。

注意接线端子的接线，防止相互碰线现象。

接地端要可靠接地，接地导线或汇流条的截面积不应小于4平方毫米。

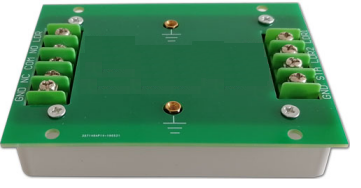

注意保护单元上的文字标注，见下图。

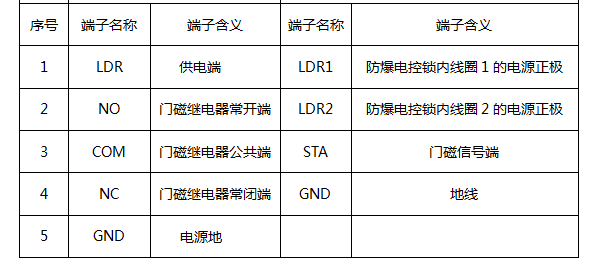

接线端子的含义如下表：

MY-I-F007防爆门禁，采用本安设计，电控锁安装在危险区，保护单元放置在安全区或隔爆箱内。

电控锁至保护单元采用4线制布线(含锁信号)，保护单元至控制设备采用4线或5线制布线(含锁NC、NO信号)，管线配置简单适当防护即可。

适用于除矿井、粉尘环境外的、1区、2区防爆场所，可向下应用在IIAT1、IIAT2、IIAT3、IIAT4、IIAT5、IIAT6、IIBT1、IIBT2、IICT3、IIBT4、IIBT5气体环境。

MY-I-F007 电控锁，可安装在标准门体、箱体或非标场合。通过增加防爆门磁、防爆按钮等附件可以很容易的改造成防爆联动互锁门，广泛应用于制药厂、化工厂、油库、弹药库、化学实验室、油气管道阀门室等危险场所。
