一、综述

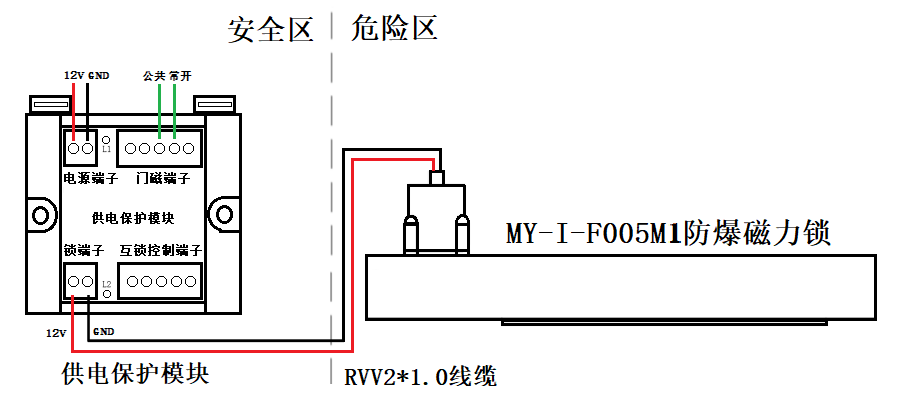

MY-I-F005M/M1 防爆磁力锁，吸合力可达280KG，
由防爆磁力锁【安装在危险区】和供电保护模块【安装在安全区】组成，
MY-I-F005M防爆磁力锁侧面出线，
MY-I-F005M1防爆磁力锁背面螺纹口出线，
见下图。
应用在爆炸性气体环境，可向下应用在IIAT6、IIBT4等气体环境。
防爆磁力锁，断电自动开锁，符合消防规范，广泛应用于制药厂、军工企业、化工厂、油库、气库、高危品仓库、化学实验室、油气管道阀门间等危险气体环境,
可向下应用在IIAT1、IIAT2、IIAT3、IIAT4、IIAT5、IIAT6、IIBT1、IIBT2、IIBT3、IIBT4、IIBT5气体环境等各种防爆区。
二、产品介绍：
由防爆电磁锁和供电保护模块组成。
2.1防爆磁力锁
外观尺寸：长250mm* 宽 52mm*厚 26mm；
吸合力280KG；
环境温度：-20℃～+60℃；
供电电压：12VDC
电磁锁：额定电压：12VDC、额定电流：450mA、额定功率：5.4W。
防爆磁力锁有2根引出线：既是供电线，又是信号线。

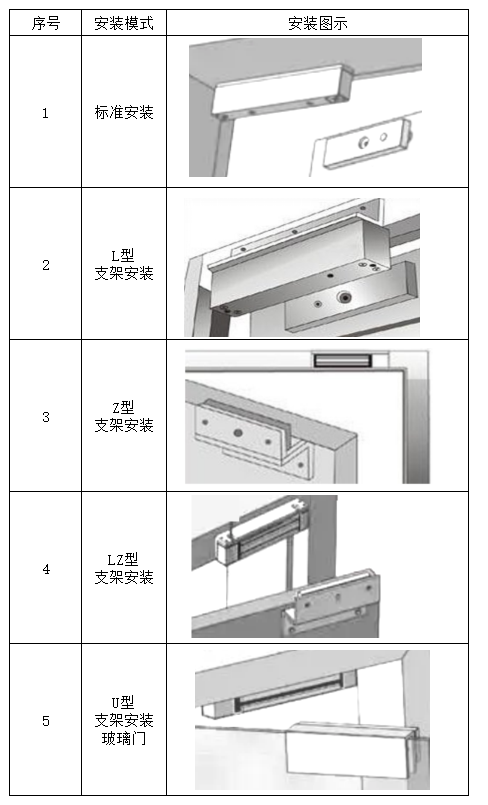

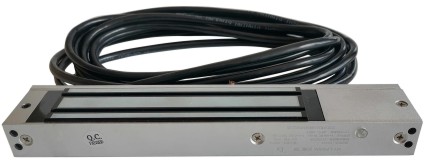

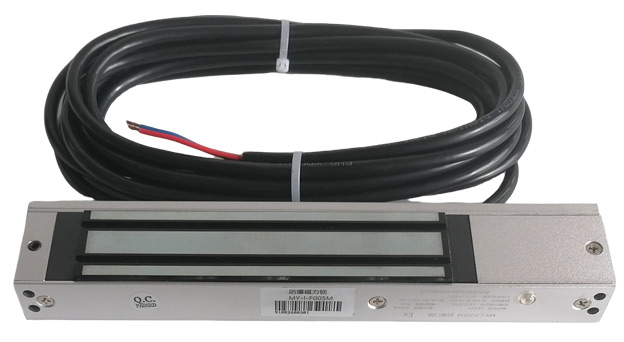

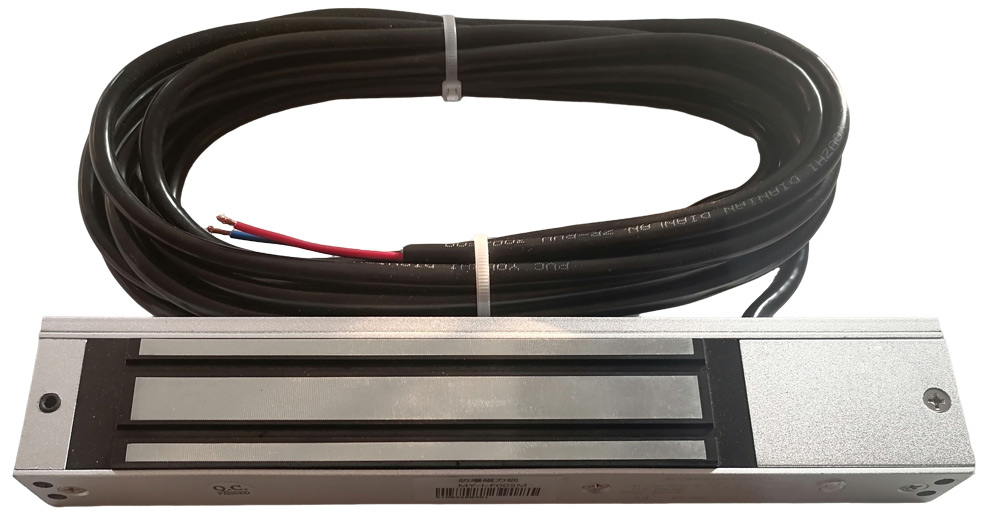

MY-I-F005M防爆磁力锁

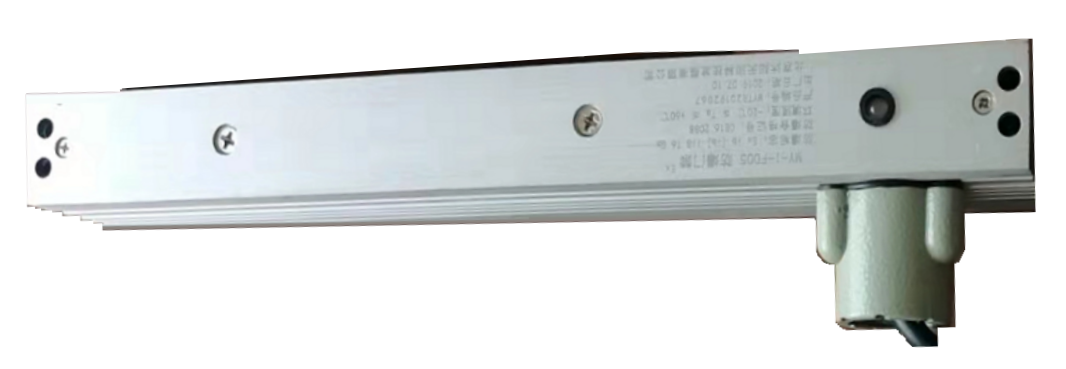

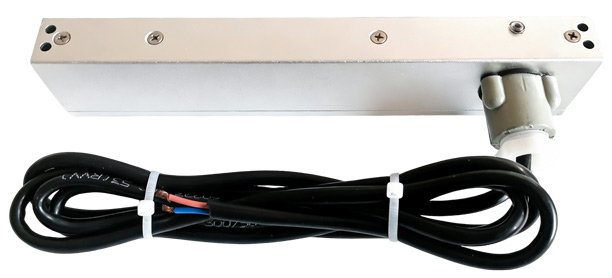

MY-I-F005M1防爆磁力锁

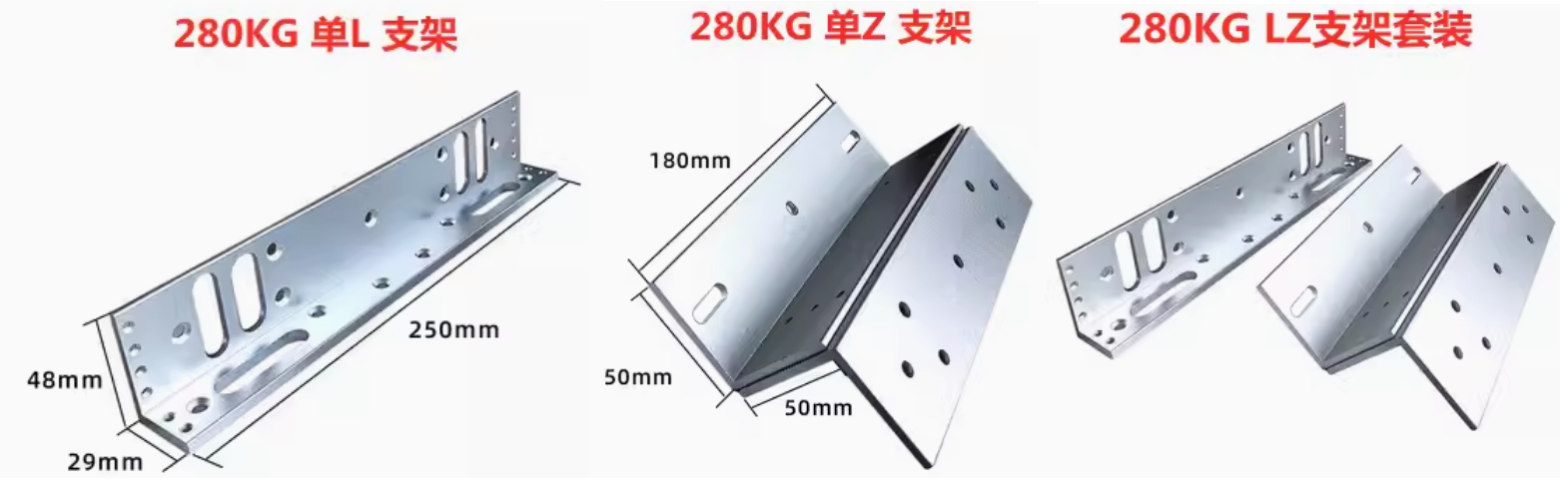

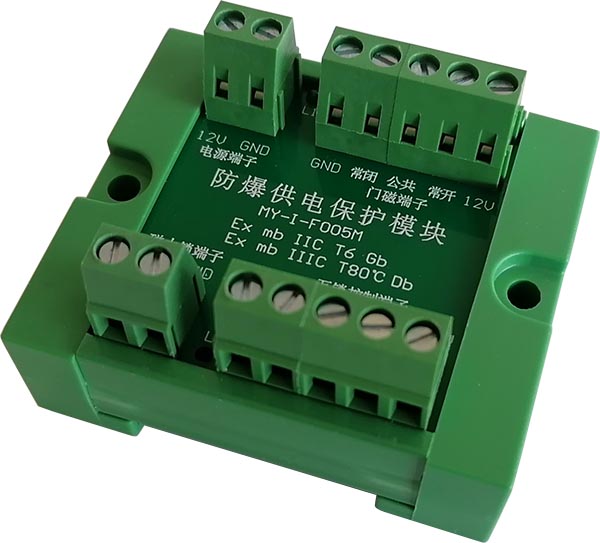

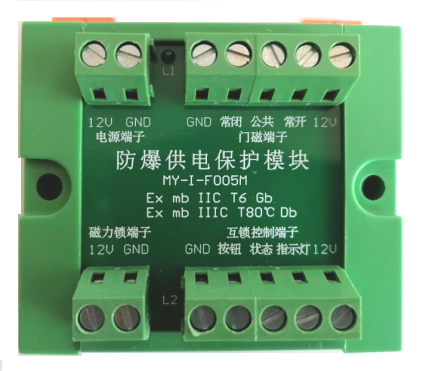

2.2 供电保护模块
外观尺寸：63mm×59mm×32mm(厚)
安装方式：可卡入导轨或者螺钉固定。

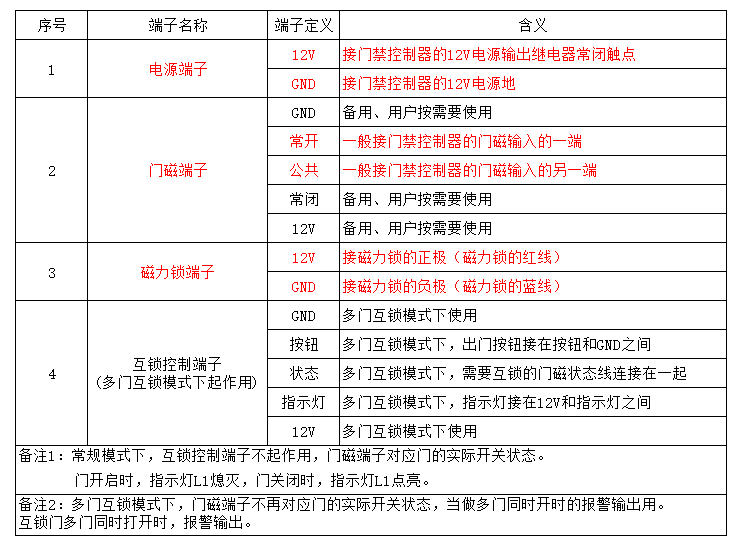

端子名称：输入端有电源端子、门磁端子，输出端有磁力锁端子、互锁控制端子。具体见下图。

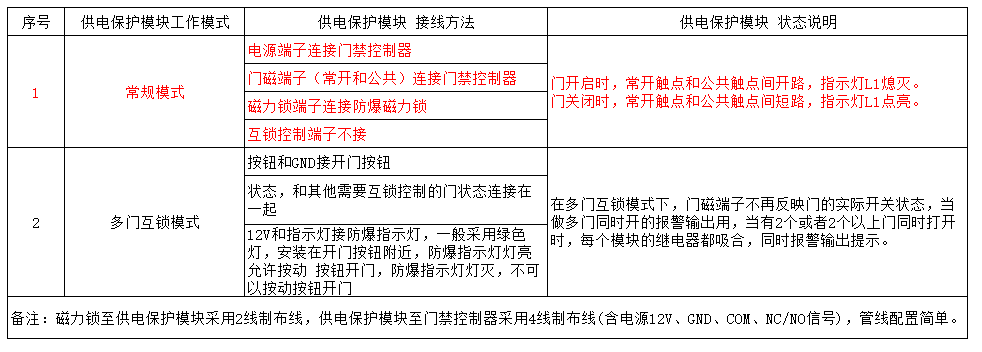

供电保护模块有2种工作方式：常规模式和多门互锁模式，2种模式可以改变。
1）常规模式下：互锁控制端子不起作用，门磁端子反应门的实际开关状态。
门开启时，常开触点和公共触点间开路，指示灯L1熄灭。门关闭时，常开触点和公共触点间间短路，指示灯L1点亮。
2）多门互锁模式下：
互锁控制端子中，
12V和指示灯接防爆指示灯，一般采用绿色灯，安装在开门按钮附近，防爆指示灯灯亮允许按动 按钮开门，防爆指示灯灯灭，不可以按动按钮开门。
状态，和其他需要互锁控制的门的状态连接在一起。
按钮和GND接开门按钮。
在多门互锁模式下，门磁继电器不再反映门的实际开关状态，当做多门同时开的报警输出用，当有2个或者2个以上门同时打开时，每个模块的继电器都吸合，同时报警输出提示。

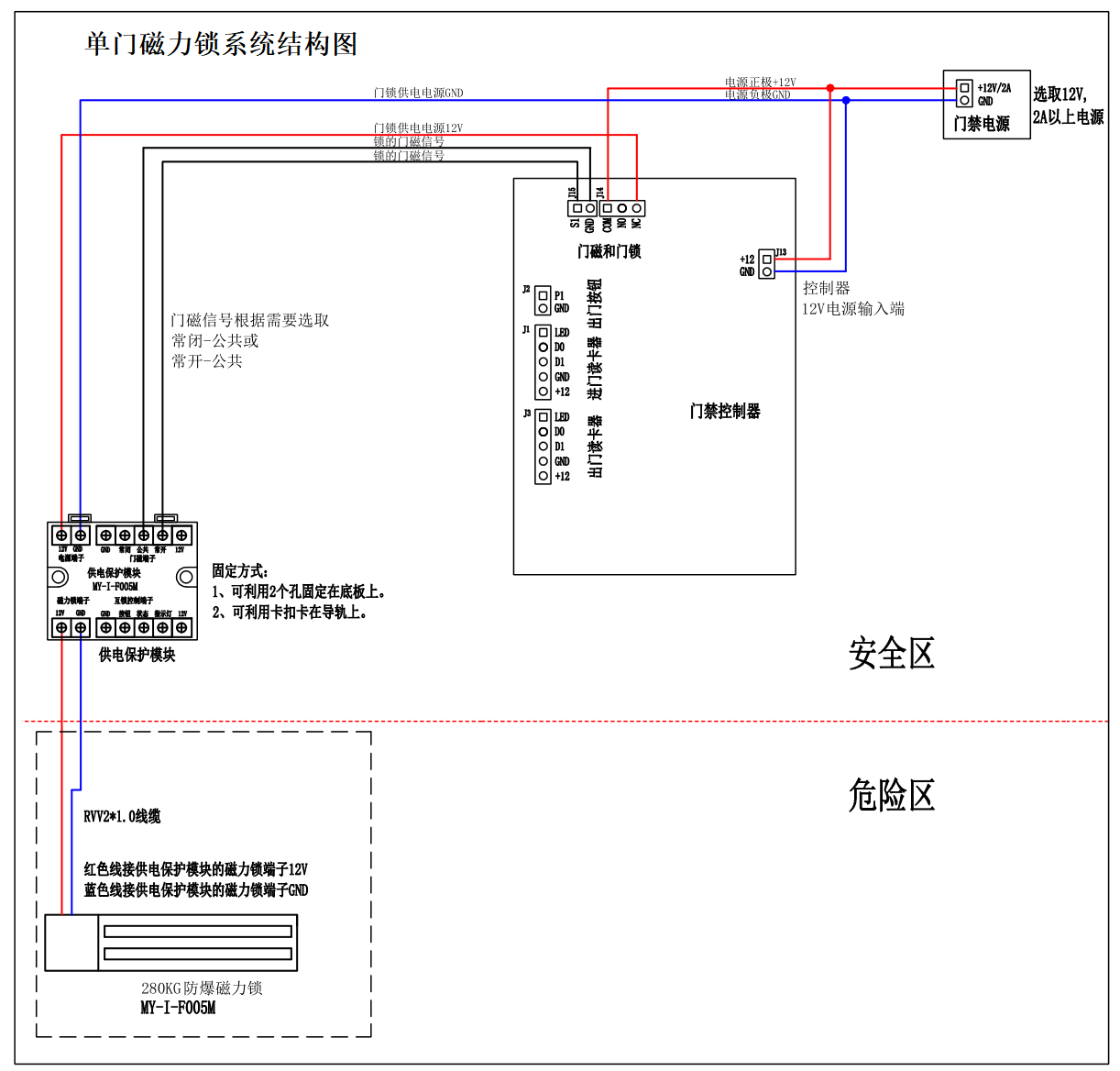

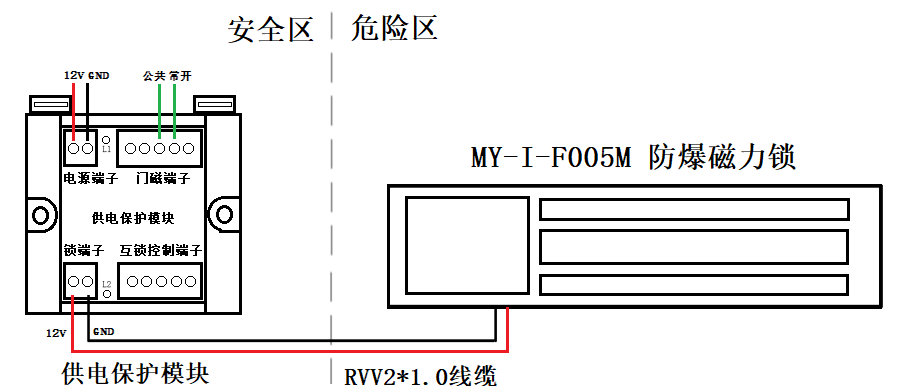

电磁锁至供电保护模块采用2线制布线，供电保护模块至控制设备采用4线制布线(含电源12V、GND、COM、NC/NO信号)，管线配置简单。

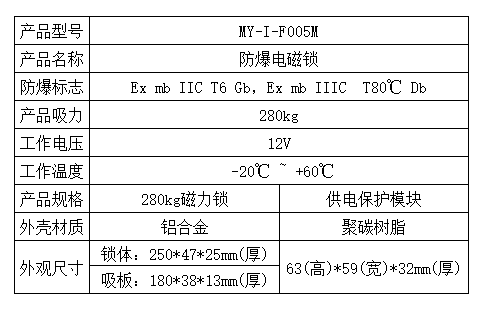

三、详细参数
