一、综述

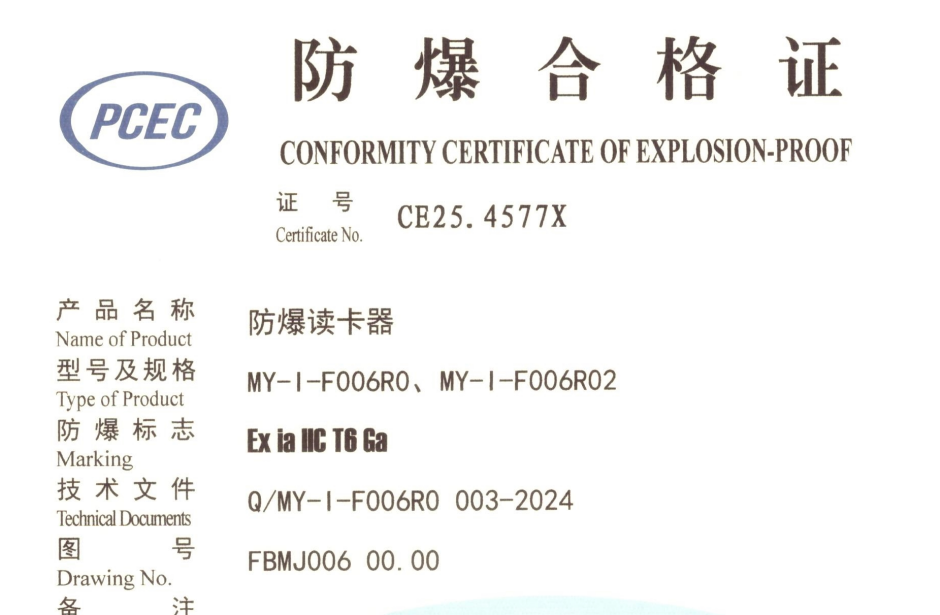

MY-I-F006防爆门禁防爆标志为Exia IIC T6 Ga，防爆性能符合GB3836.1-2021《爆炸性环境 第1部分：设备 通用要求》和GB3836.4-2021《爆炸性环境 第4部分：由本质安全型“i”保护的设备》的要求。

MY-I-F006防爆门禁由安装在安全区的保护单元和安装在危险区的防爆读卡器、开门按钮、玻璃破碎紧急按钮、门磁组成，可以根据实际情况，有选择地部分使用。

单独使用MY-I-F006防爆读卡器时，由防爆读卡器【安装在危险区】和保护单元、信号转接板【安装在安全区】组成。

防爆等级为Exia IIC T6 Ga，可应用在最危险的乙炔、氢气等气体环境，可向下应用在IICT3、IIBT4、IIAT6气体环境。

MY-I-F006防爆读卡器，非接触式感应读卡器可以读取ID/IC卡，广泛应用于制药厂、化工厂、弹药库、油库、高危品仓库、化学实验室、油气管道阀门间等危险气体环境场所，可向下应用在IIAT1、IIAT2、IIAT3、IIAT4、IIAT5、IIAT6、IIBT1、IIBT2、IIBT3、IIBT4、IIBT5、IICT5、IIBT6、IICT1、IICT3、IICT3、IICT4、IICT5 气体环境。

二、 产品介绍：

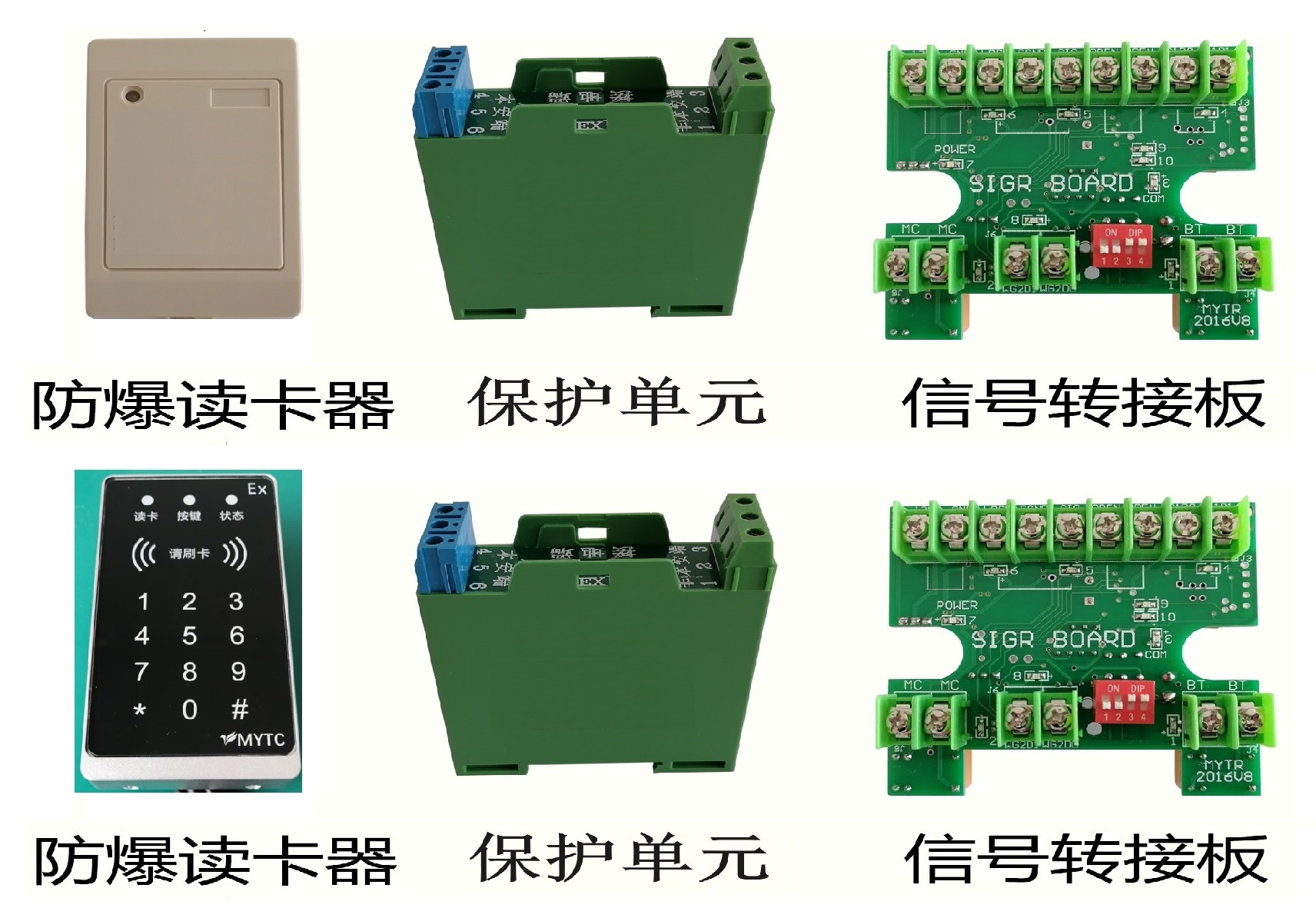

产品由防爆读卡器、保护单元和信号转接板组成。

读卡器安装在危险区，保护单元和信号转接板放置在安全区或隔爆箱内。

2.1 防爆读卡器

防爆读卡器分为2种类型，I型防爆读卡器可以读取IC/ID卡，不带触摸按键；II型防爆读卡器可以读取IC/ID卡，也可以触摸按键，密码开门。

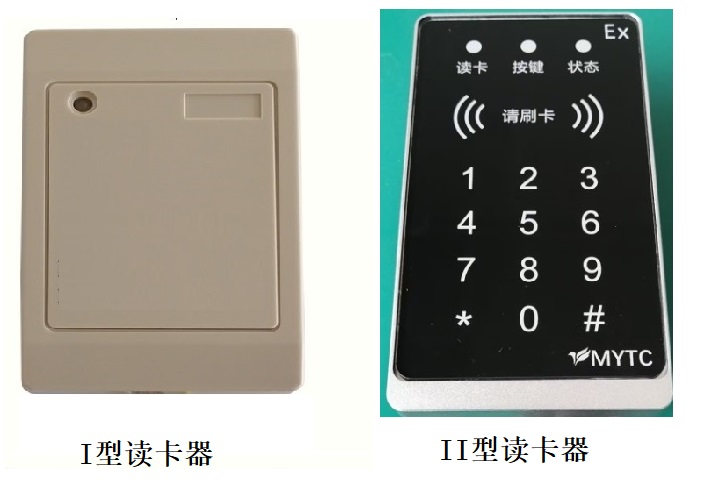

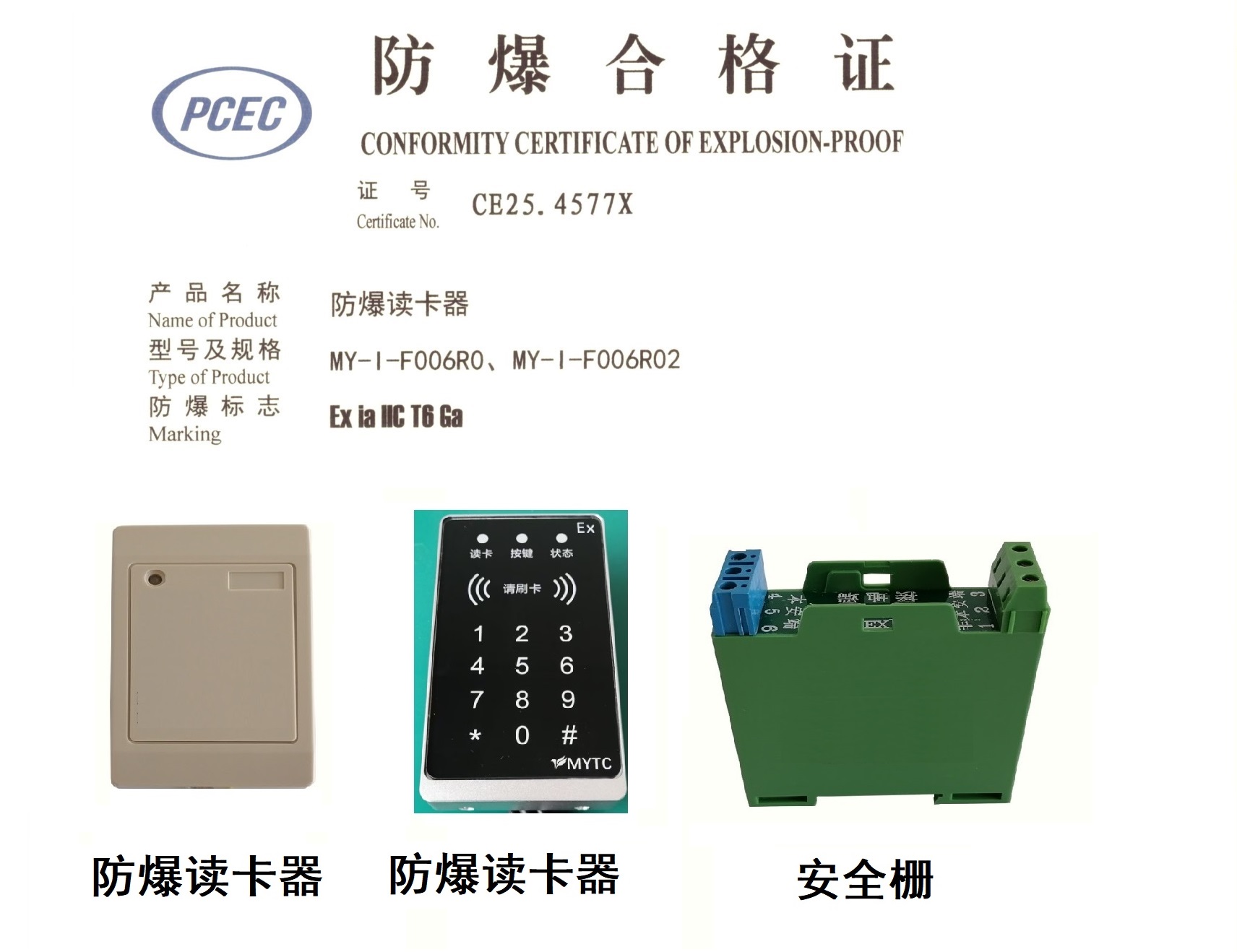

I型读卡器和II型读卡器如下：

外观尺寸：I型读卡器115*75*16mm（厚度）；II型读卡器135*76*18mm（厚度）。

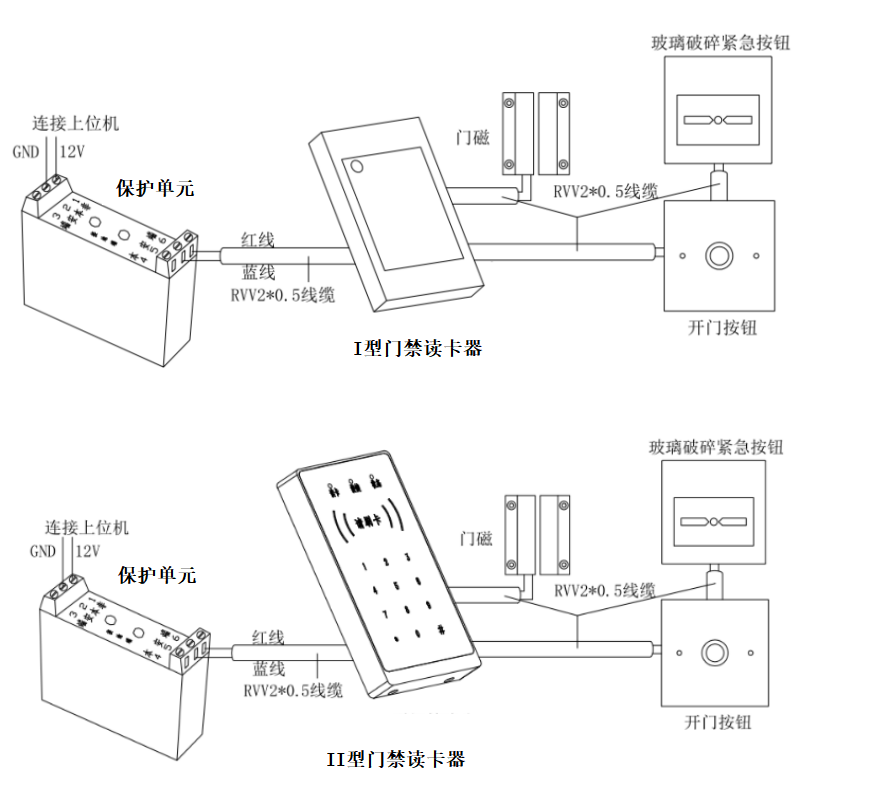

防爆读卡器与位于安全区的保护单元通过2线连接，同时进行供电和信号通讯。

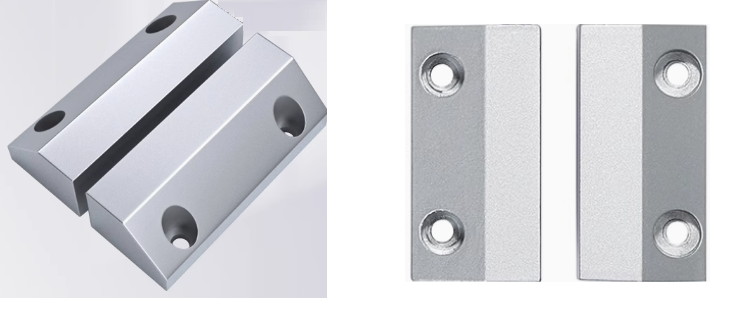

防爆读卡器可以与危险区的门磁连接，将门磁状态信息上传到上位机。

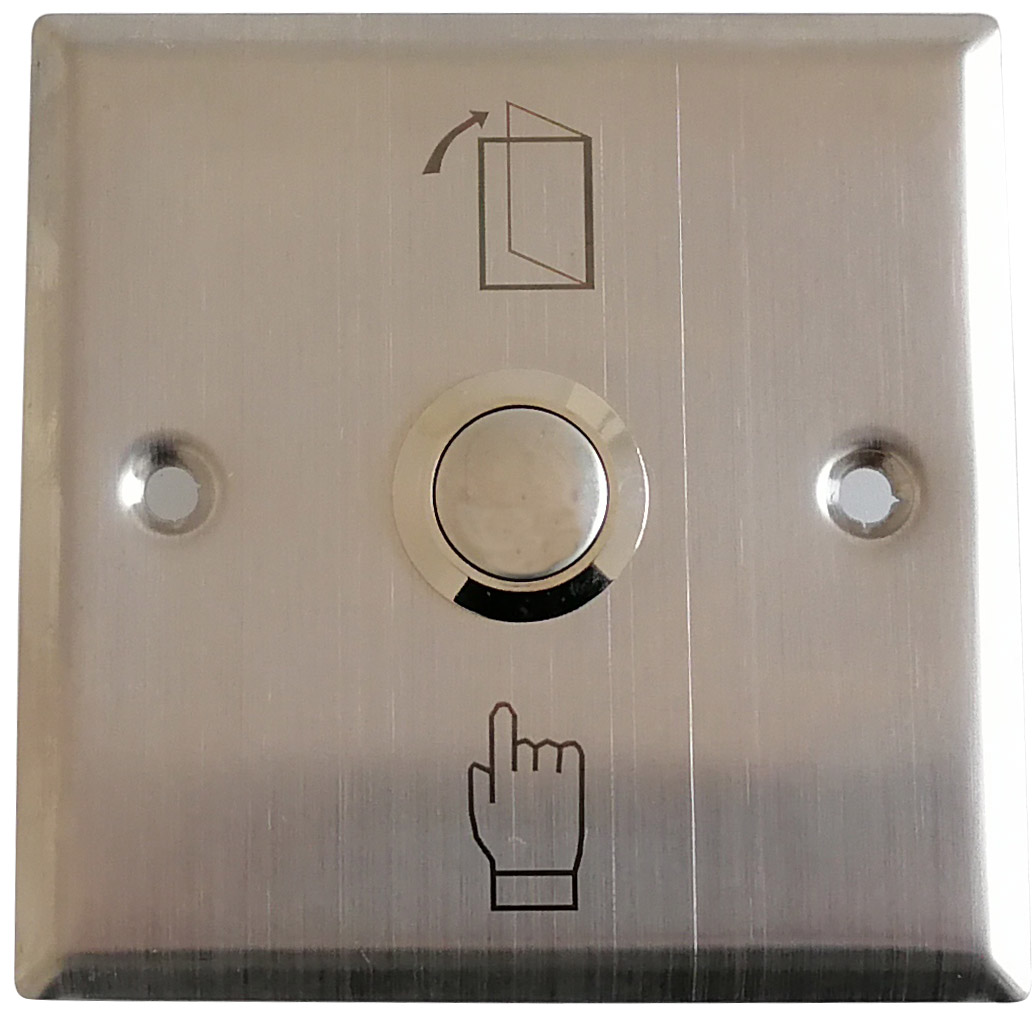

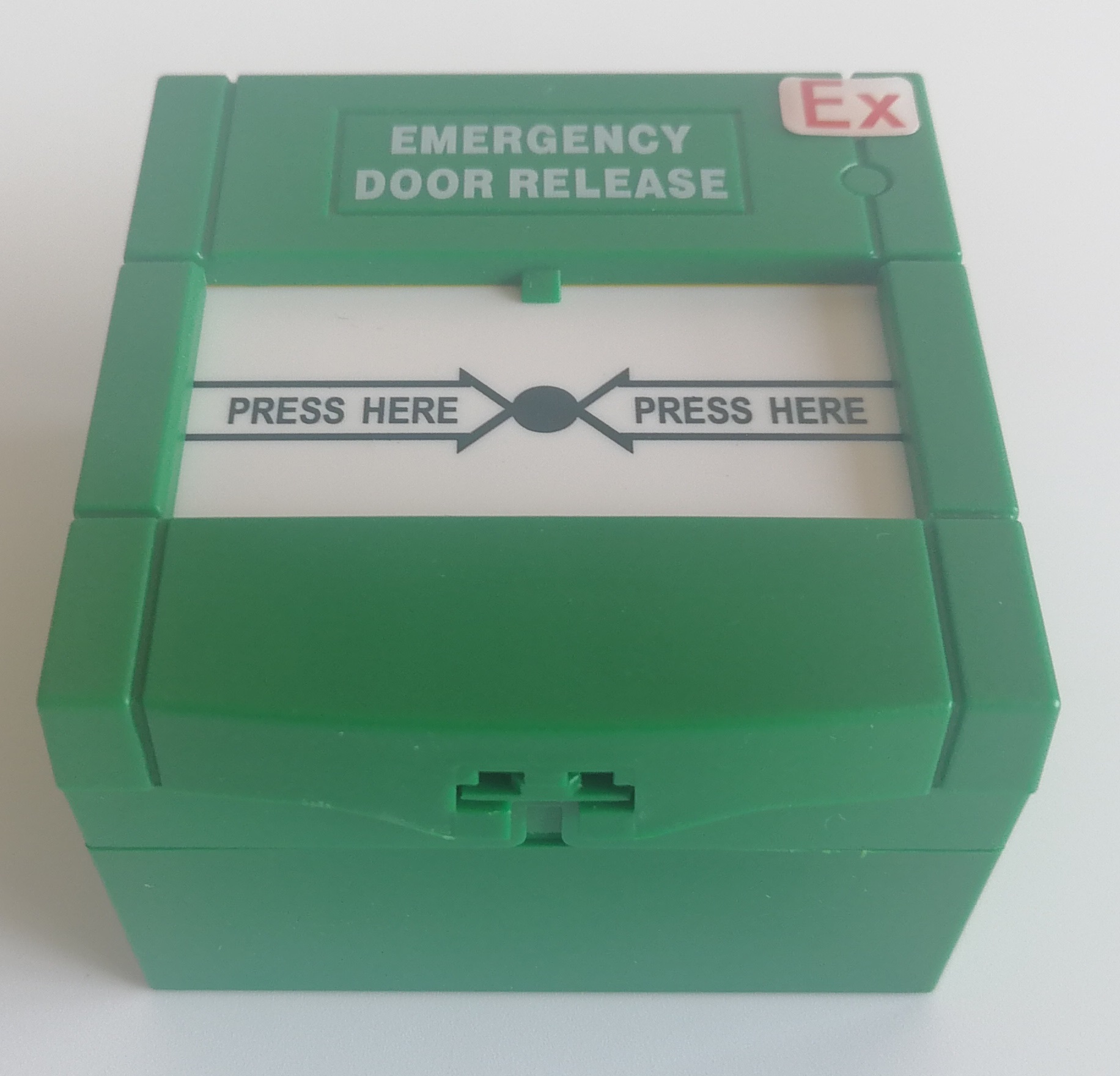

防爆读卡器可以与危险区的开门按钮和玻璃破碎紧急按钮连接，将按钮状态信息上传到上位机。

防爆读卡器的线缆默认长度1米，可以根据用户特殊需求，预留线缆长度。

读卡器处于工作状态时，当有人刷卡、按压按钮时，读卡器向上位机传递刷卡、按钮和门磁的状态信息，由门禁控制器来判断是否可以开门，防爆读卡器在应用时，可以根据需要选用开门按钮、玻璃破碎紧急按钮和门磁。

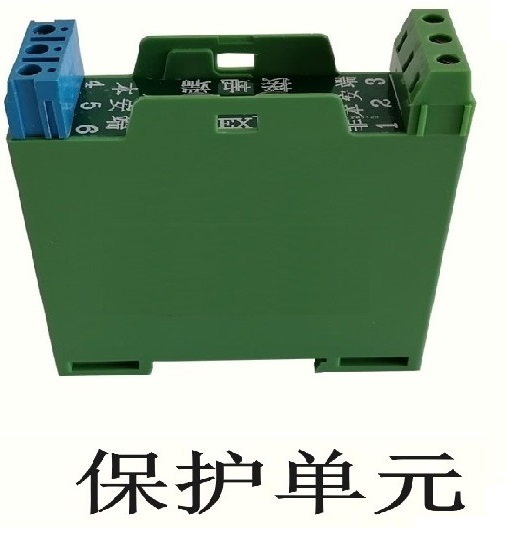

2.2 配套保护单元

外观尺寸：75*83*22mm（厚度）。

注意接线端子的接线，防止相互碰线现象。

接地端要可靠接地。

注意保护单元上的文字标注，蓝色端子接危险区读卡器，其端子编号为4 、5 、6：绿色端子接上位机，其端子编号为1、2 、3

端子2和端子5直接相连，是地线。

端子1是线路1的输入，端子6是线路1的输出

端子3是线路2的输入，端子4是线路2的输出

2.3 信号转接板

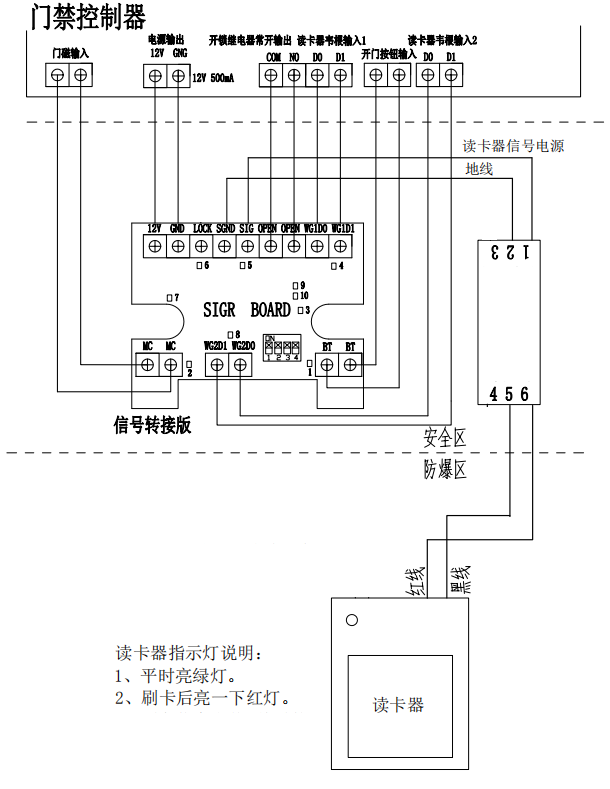

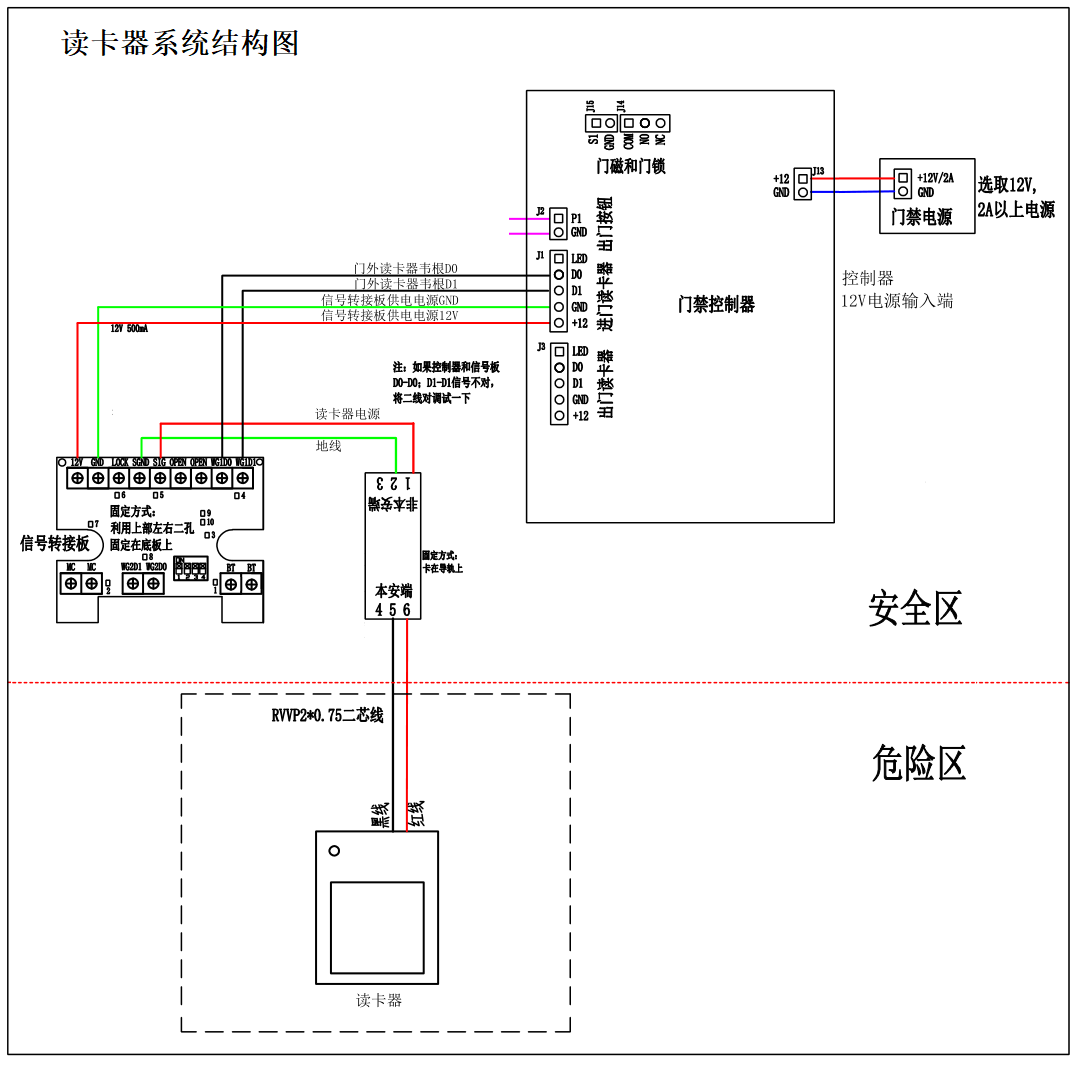

信号转接板安装于安全区，信号转接板到读卡器使用2芯线供电和通讯，见下图，管线配置简单。

信号板与上位机通过韦根26/韦根34通讯，也可定制485通讯。

防爆读卡器适用于除矿井、粉尘环境外的0区、1区、2区防爆场所。

防爆读卡器，可读取ID卡或IC卡，同时安装门外读卡器、出门按钮、门磁信号均不需要增加线芯数，并同样达到ExiaIICT6最高防爆标准。

防爆读卡器，全面兼容HID、西门子、泰科、微耕等主流门禁控制器，可支持格式特殊的霍尼韦尔、中控、海康门禁控制器。

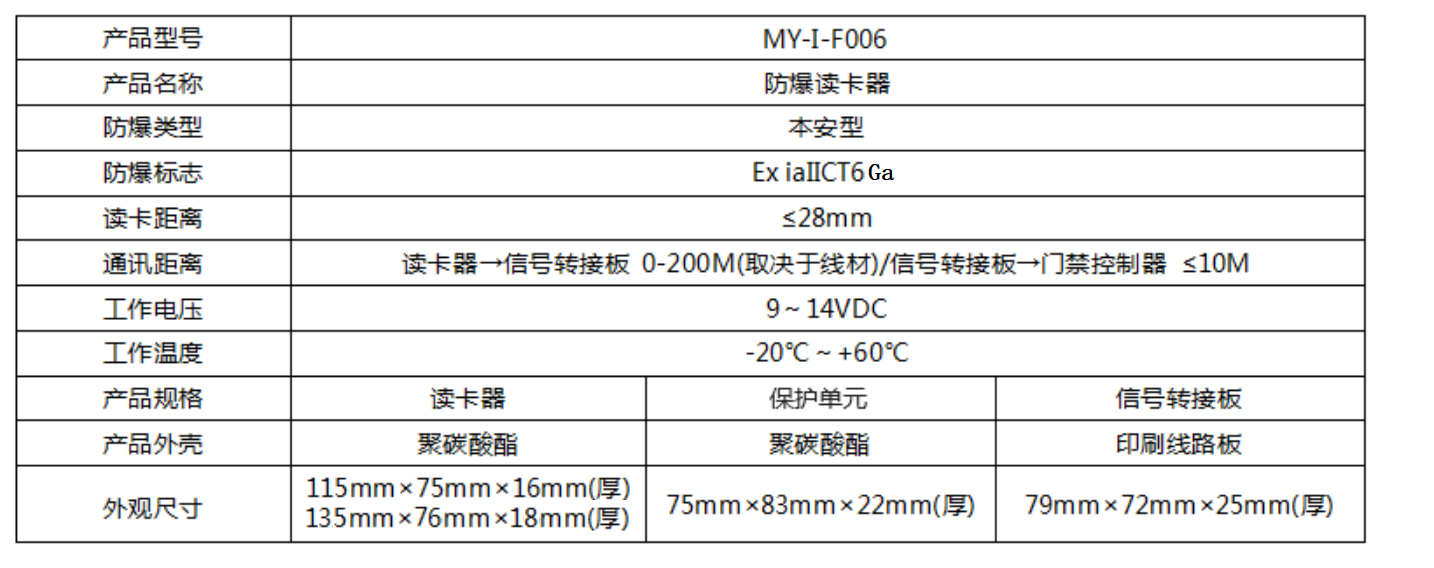

三、详细参数
