一、防爆磁力锁和供电保护模块外观图片
|
|
锁一：280KG防爆电磁锁(侧面直接出线) MY-I-F005M | 供电保护模块 |
|
|
锁二：280KG防爆电磁锁（背面螺纹口出线） MY-I-F005M1 | 供电保护模块 |

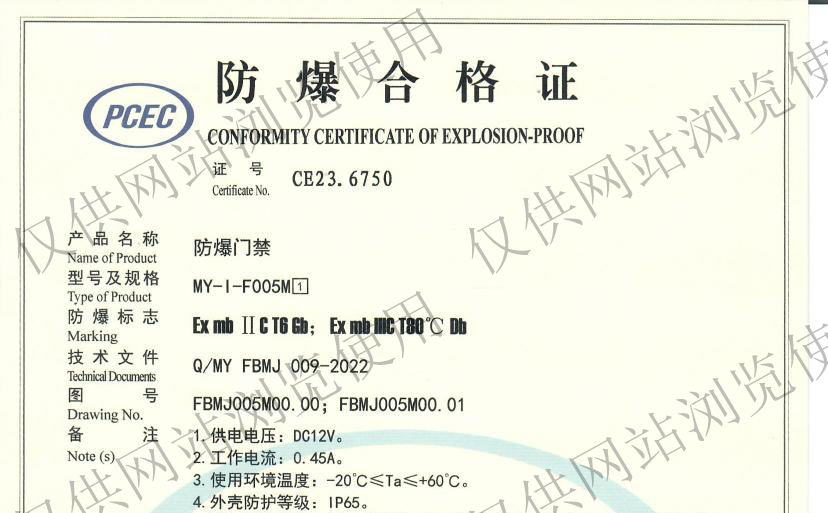

二、防爆合格证图片
三、综述

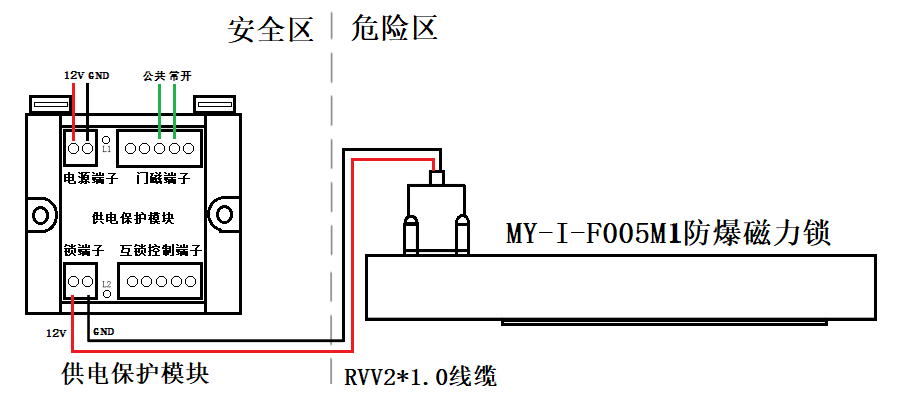

MY-I-F005M/M1 防爆磁力锁，吸合力280KG，由防爆磁力锁【安装在危险区】和供电保护模块【安装在安全区】组成，

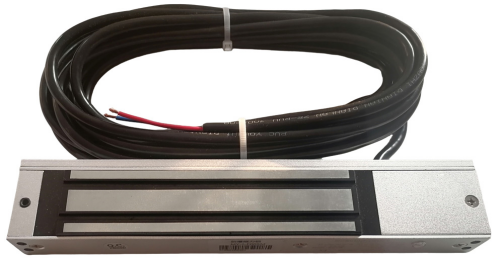

MY-I-F005M 防爆磁力锁 锁体侧面出线，

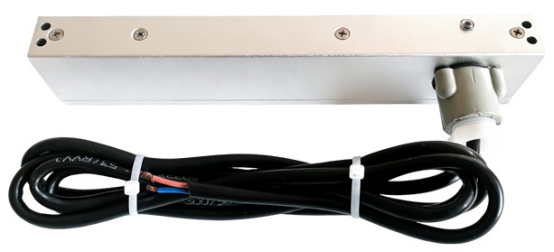

MY-I-F005M1防爆磁力锁 锁体背面螺纹口出线，
见下图。
应用在爆炸性气体环境和爆炸性粉尘环境，可向下应用在IIA、T6、IIB、T4等气体环境。
防爆磁力锁，断电自动开锁，符合消防规范，广泛应用于制药厂、军工企业、化工厂、油库、气库、高危品仓库、化学实验室、油气管道阀门间等危险环境,
可向下应用在IIAT1、IIAT2、IIAT3、IIAT4、IIAT5、IIAT6、IIBT1、IIBT2、IIBT3、IIBT4、IIBT5等各种防爆区。
四、产品介绍：
由防爆磁力锁和供电保护模块组成。
4.1防爆磁力锁
外观尺寸：长250mm* 宽 47mm*厚 25mm；
供电电压：12VDC；吸合力280KG；
电磁锁：额定电压：12VDC、额定电流：450mA、额定功率：5.4W。
防爆磁力锁有1根引出线（2芯）：既是供电线（12V电源供电线），又是信号线（反应门磁状态信号）。

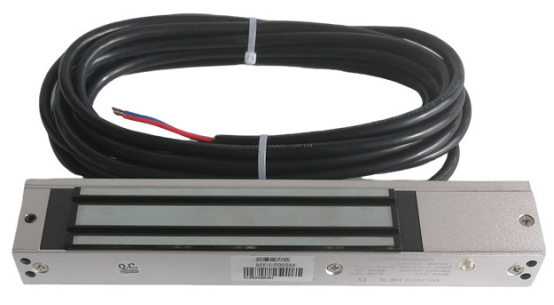

MY-I-F005M防爆磁力锁（锁体侧面直接出线）

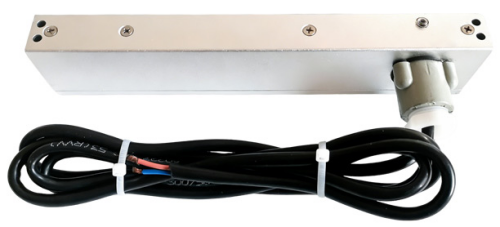

MY-I-F005M1防爆磁力锁（锁体背面螺纹口出线）

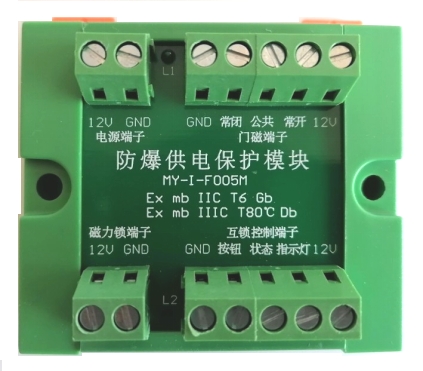

4.2 供电保护模块
外观尺寸：63mm×59mm×32mm(厚)

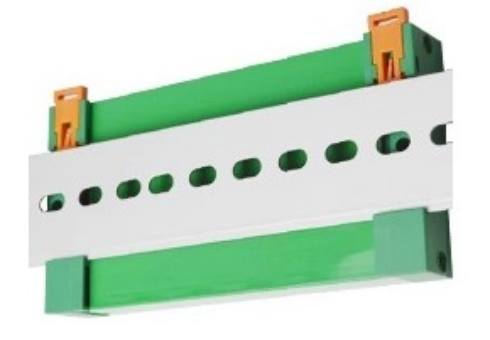

安装方式：可卡入导轨安装或者螺钉固定安装。
端子名称：输入端：电源端子、门磁端子； 输出端：磁力锁端子、互锁控制端子。
具体见下图。

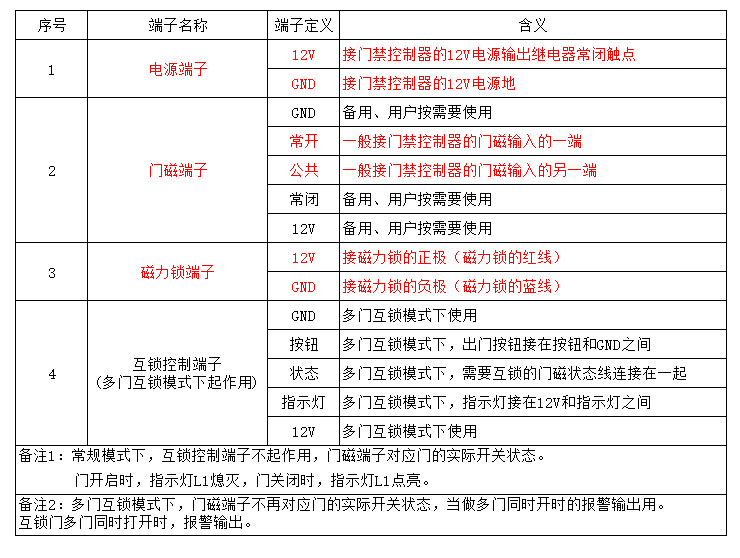

1）供电保护模块端子定义

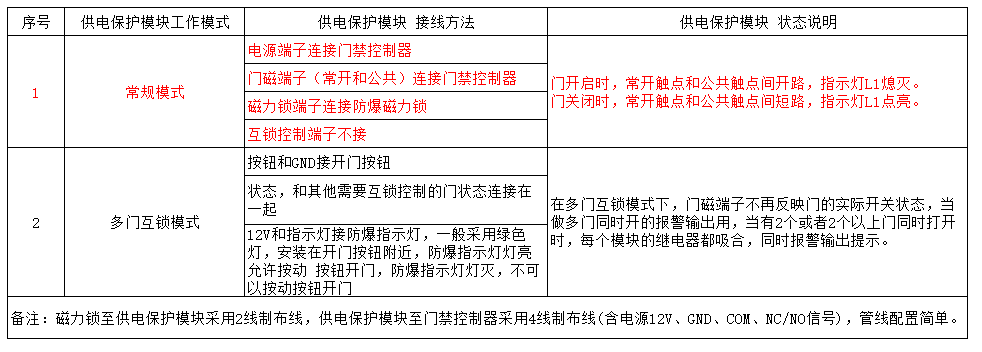

2）供电保护模块工作模式
五、详细参数

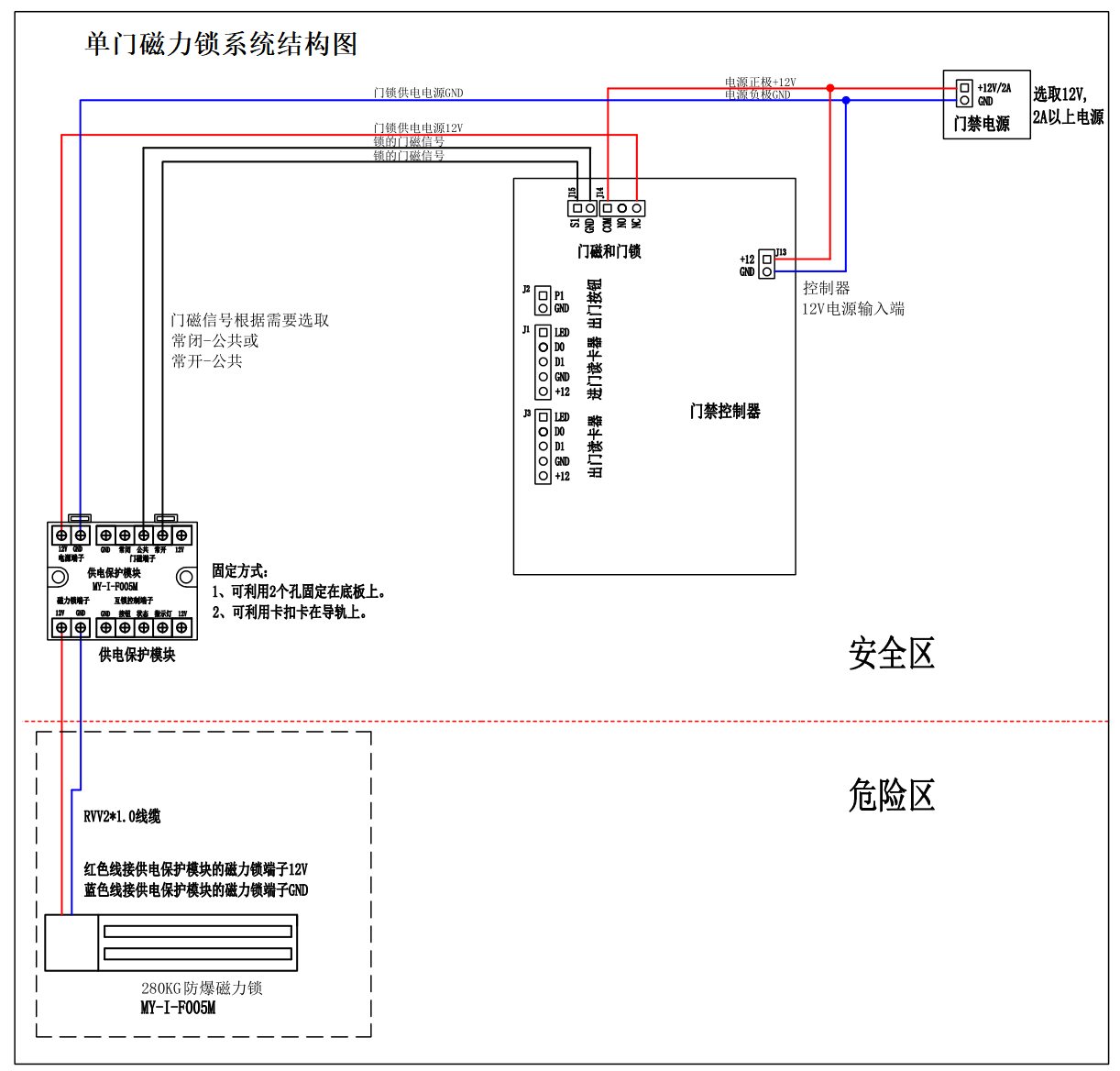

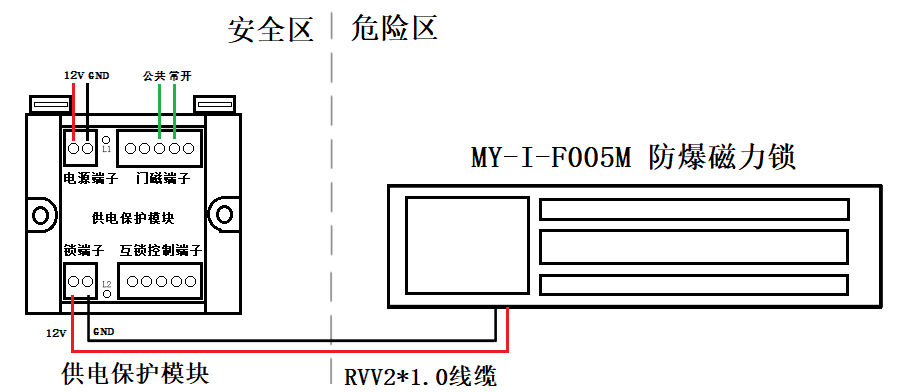

六、系统结构图

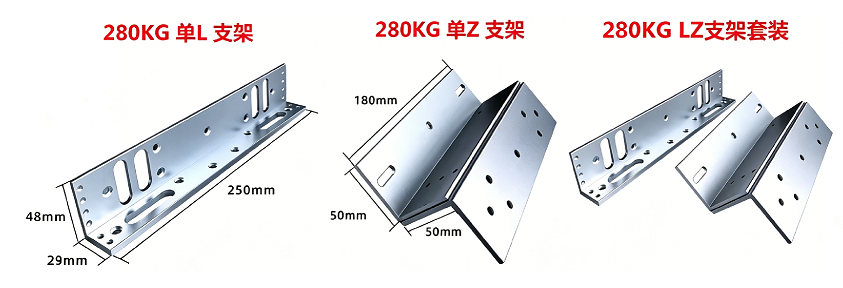

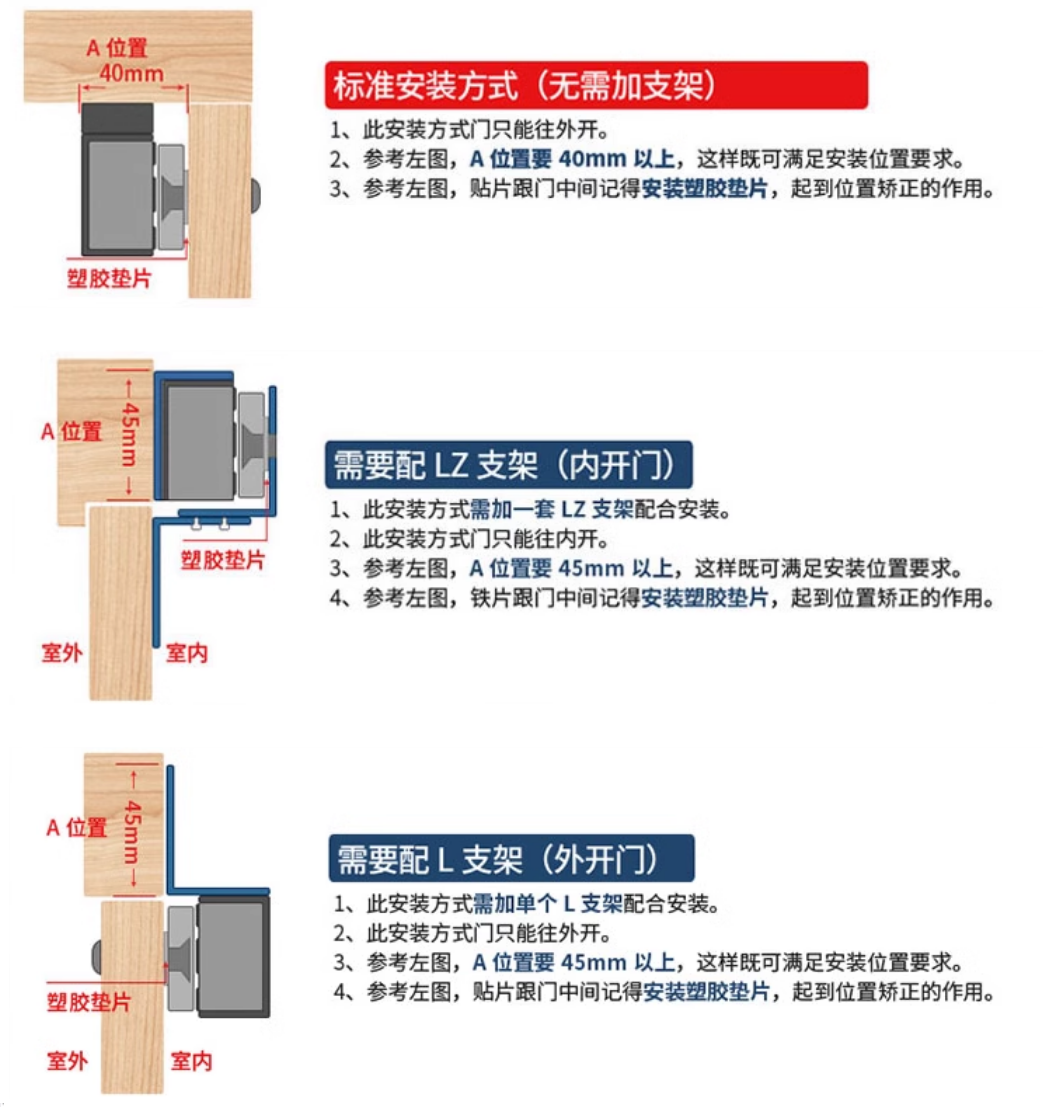

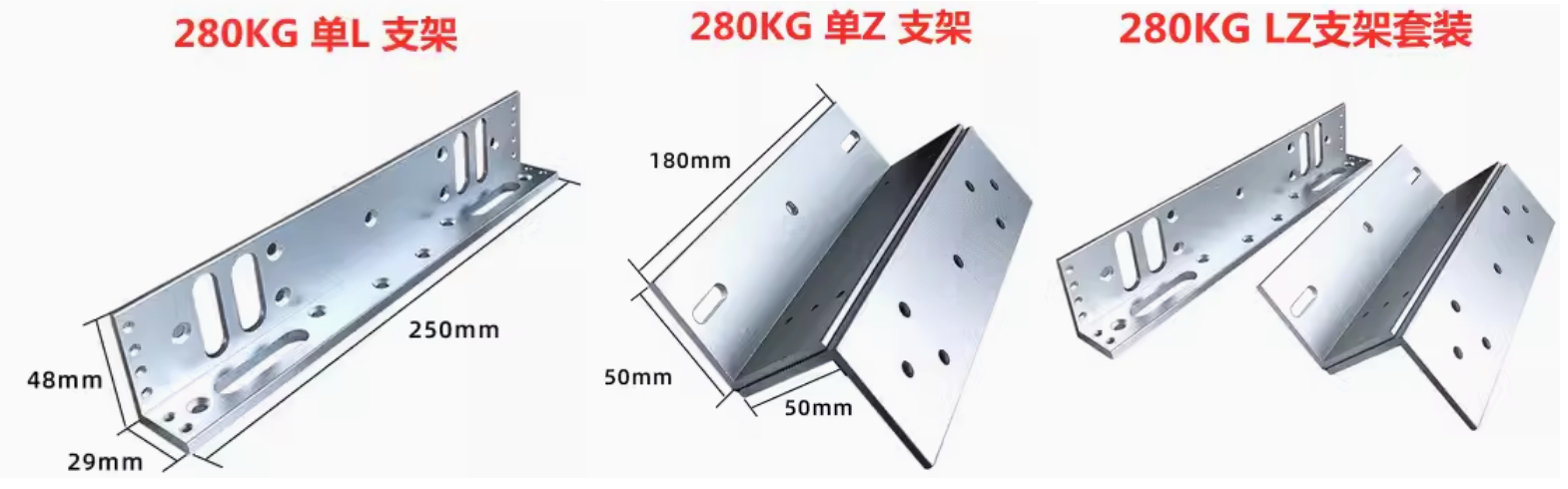

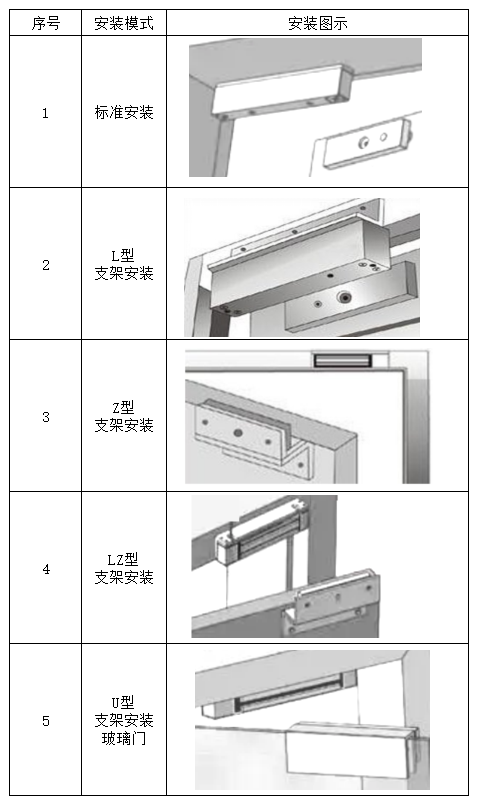

七、磁力锁支架安装方式
