一、综述

MY-I-F005DB防爆门禁防爆标志为Ex ib [ib] IIB T6 Gb，防爆性能应符合GB3836.1-2010《爆炸性环境 第1部分：设备 通用要求》、GB3836.4-2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》的要求。

MY-I-F005DB防爆门禁由安装在安全区的保护单元和安装在危险区的双联磁力锁二部分组成,见下图。

应用在非乙炔、氢气外的其他爆炸性气体环境，可向下应用在IIAT6、IIBT4气体环境。

MY-I-F005DB 双联磁力锁，断电自动开锁，符合消防规范，广泛应用于制药厂、军工企业、化工厂、油库、气库、高危品仓库、化学实验室、油气管道阀门间等危险气体环境,可向下应用在IIAT1、IIAT2、IIAT3、IIAT4、IIAT5、IIAT6、IIBT1、IIBT2、IIBT3、IIBT4、IIBT5气体环境，广泛应用于制药、化工、军工等各种防爆区。

二、产品介绍：

MY-I-F005DB 双联磁力锁，用于双开门环境，单门吸合力280KG，由防爆电磁锁和保护单元组成。

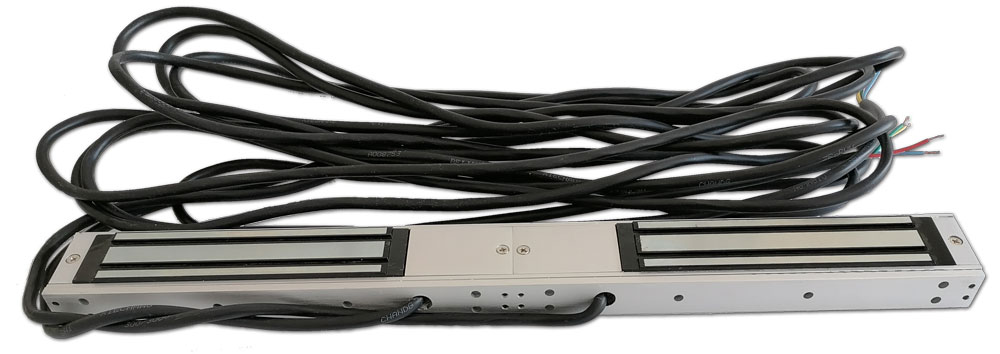

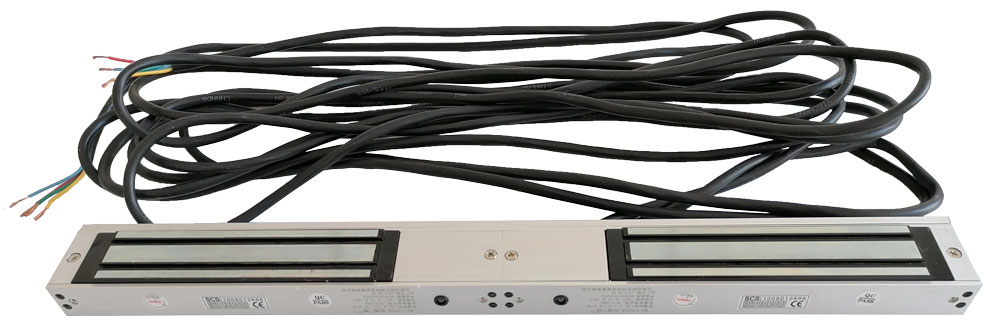

2.1 双联磁力锁

外观尺寸：长500mm* 宽44mm*厚28mm。

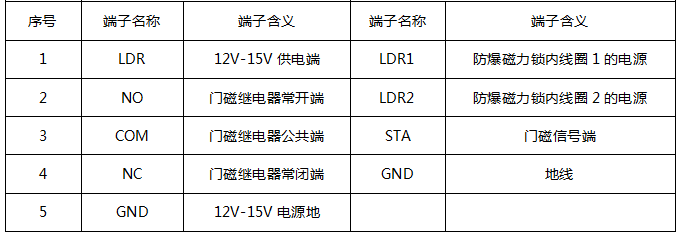

双联磁力锁有2根电缆，每根电缆有四根引出线，意义相同：

工作环境条件：

环境温度：-20℃～+60℃；相对温度：不大于95%（25℃）

大气压力：86 kPa～106 kPa。

电气参数：

供电电压：12VDC-15VDC。

电磁锁：额定电压：15VDC、单线圈额定电流：210mA、额定功率：7W。

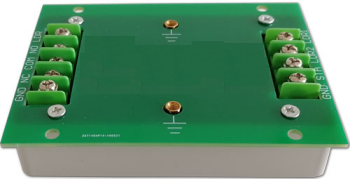

2.2 配套保护单元

名称：F005保护单元

型号：MY-I-F005AQS

外观尺寸：长100mm 宽 60mm 厚 25mm。

每个MY-I-F005DB 280KG双联磁力锁要配2个F005保护单元。

注意接线端子的接线，防止相互碰线现象。

接地端要可靠接地，接地导线或汇流条的截面积不应小于4平方毫米。

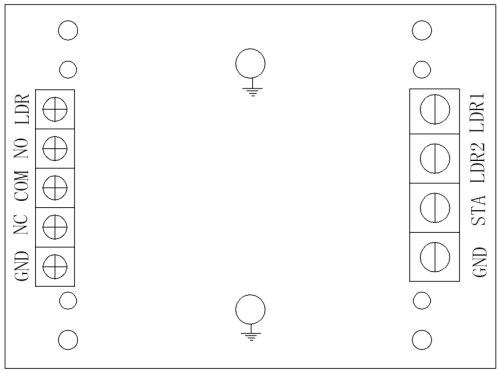

注意保护单元上的文字标注，见下图。

电磁锁安装在危险区，保护单元放置在安全区或隔爆箱内。

电磁锁至保护单元采用4线制布线(含锁信号)，保护单元至控制设备采用4线或5线制布线(含锁NC、NO信号)，管线配置简单适当防护即可。

适用于除矿井、粉尘环境外的、1区、2区防爆场所，可向下应用在IIAT1、IIAT2、IIAT3、IIAT4、IIAT5、IIAT6、IIBT1、IIBT2、IICT3、IIBT4、IIBT5气体环境。

MY-I-F005DB 280KG双联磁力锁，安装方式与普通电磁锁相同，适合各种门体、箱体安装，配合Z、L形安装支架可安装在标准门体、箱体或非标场合。

MY-I-F005DB 双联磁力锁，通过增加防爆门磁、防爆按钮等附件可以很容易的改造成防爆联动互锁门。

MY-I-F005DB 双联磁力锁，断电自动打开，符合消防规范。广泛应用于制药厂、化工厂、油库、弹药库、化学实验室、油气管道阀门室等危险场所。

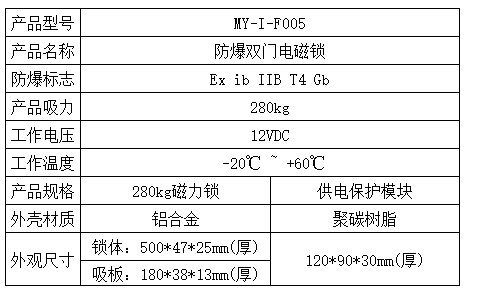

三、详细参数
