防爆柜门锁、防爆柜门锁安装环境

一、综述

MY-I-F008防爆柜门，主要参照以下标准设计：

GB 3836.1—2010 爆炸性环境 第1部分：设备 通用要求

GB 3836.4—2010 爆炸性环境 第4部分：由本质安全型“i”保护的设备

GB/T 4208-2017 外壳防护等级（IP代码）

GB10111—1988 利用随机数骰子进行随机抽样的方法

GB9969.1—88 工业产品使用说明书总则

GB / T 15464 仪器仪表包装通用技术条件

GB 191 包装储运图标标志

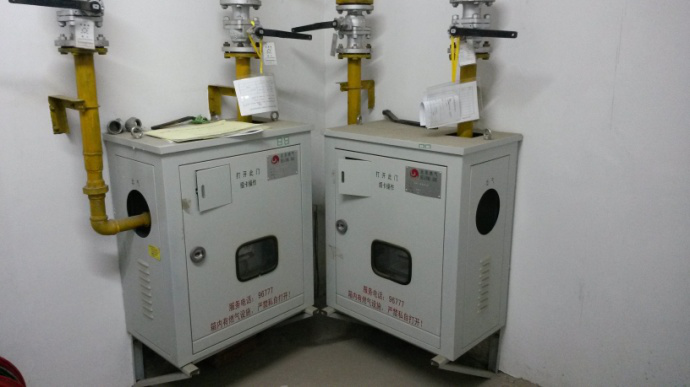

MY-I-F008防爆柜门锁由电子钥匙和锁体二部分组成，适合于天燃气流量计、阀门等外置机柜或者其他设置在防爆场所的机柜柜门的开启管理，具有以下特点：

1、机柜内不排除有燃气泄漏的可能，属于1区，防爆柜门锁的防爆等级应达到Ex ib IIB T3 Gb。

2、现场的锁体不带电源，开锁时需要电子钥匙内的锂电池提供电源。

3、机柜安装分散，具有一套方便的开门授权管理方式。

主要性能指标：

环境温度：—25℃ ~ +60℃；

相对温度：不大于95%（25℃）

大气压力：86 kPa ~ 106 kPa。

二、产品简介

电子钥匙：

长*款*高 70*34*24(mm)

重量： 120g

锂电池容量：型号LP652535 3.7V 800mAh

开路最高电压：4.2V

短路最大电流：1.5A

内置存储器容量： 32KB

接口方式：USB

锁体：

长*款*高 103*75*60(mm)

重量：350g

电磁线圈工作电压：3.0V 电流：100mA 最大功率：1W

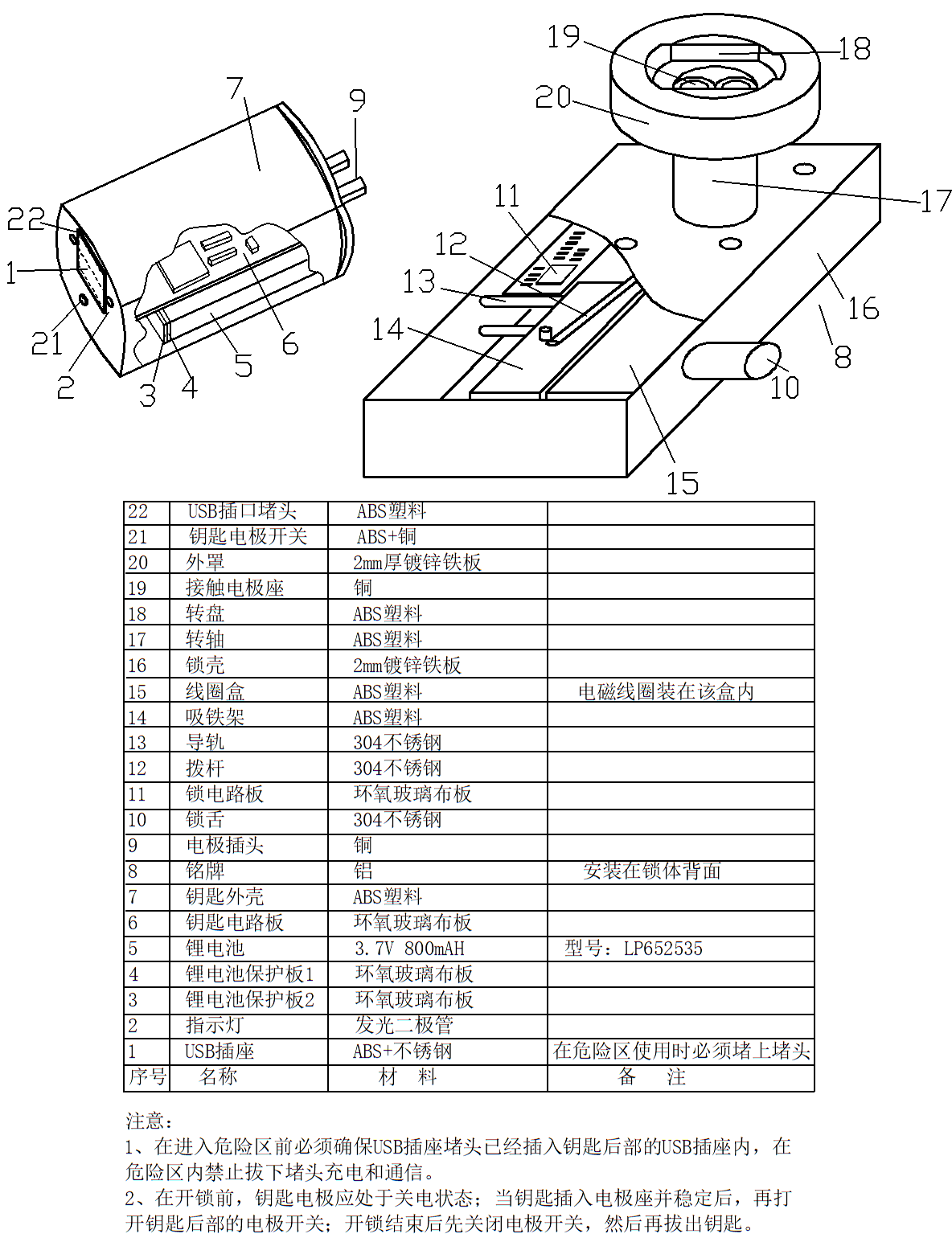

MY-I-F008防爆柜门锁各组成部分图示如下：

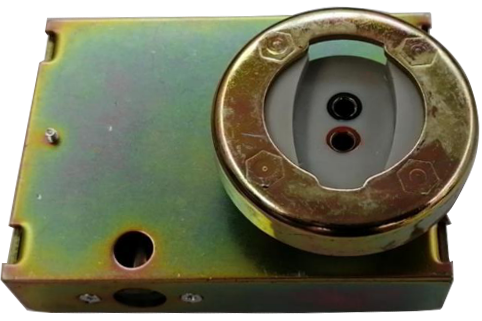

MY-I-F008 防爆柜门锁，防爆等级为ExibIIBT3Gb，应用在非乙炔、氢气的其他气体环境，可以使用电子钥匙按照红、黑点正负极插入后即可开门。

MY-I-F008 防爆磁力锁，广泛应用于各式柜门场所,可向下应用在IIAT1、IIAT2、IIAT3、IIAT4、IIAT5、IIAT6、IIBT1、IIBT2、IIBT3气体环境。

二、产品介绍：

MY-I-F008 防爆柜门锁，采用本安设计，无需接线，

使用电子钥匙按照红、黑点正负极插入后开门，开门过程中、电子钥匙记录防爆柜门锁的开门记录（包括开门时间、开门钥匙编号、锁安装位置、钥匙持有人等信息），电脑读取电子钥匙中记录的信息，可以查询以往记录。

可向下应用在IIAT1、IIAT2、IIAT3、IIAT4、IIAT5、IIAT6、IIBT1、IIBT2、IIBT3气体环境，广泛应用于燃气、制药、化工、军工等各种防爆区。

MY-I-F008防爆柜门锁，安装方式使用4颗M4*50螺丝固定在柜门上，适合各种门体、箱体安装。

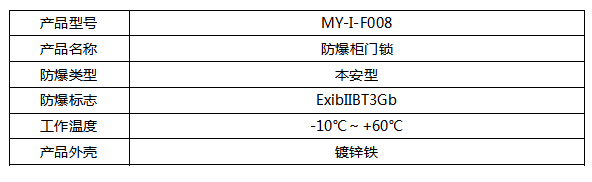

三、详细参数
