MY-06防爆无线读卡器防爆标志为Ex iaⅡBT3 Ga，防爆合格证号：CE 20.2244X，防爆性能应符合GB3836.1-2010《爆炸性环境 第1部分：设备 通用要求》和GB3836.4-2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》的要求。

MY-06防爆无线读卡器由安装在危险区的读卡器单元和通信供电单元二部分组成，供电单元的电池盒可以现场更换，采用固定安装方式，两者之间通过3芯RVVP3*0.75线缆（分别为电源线、地线、信号线）连接，见下图一。

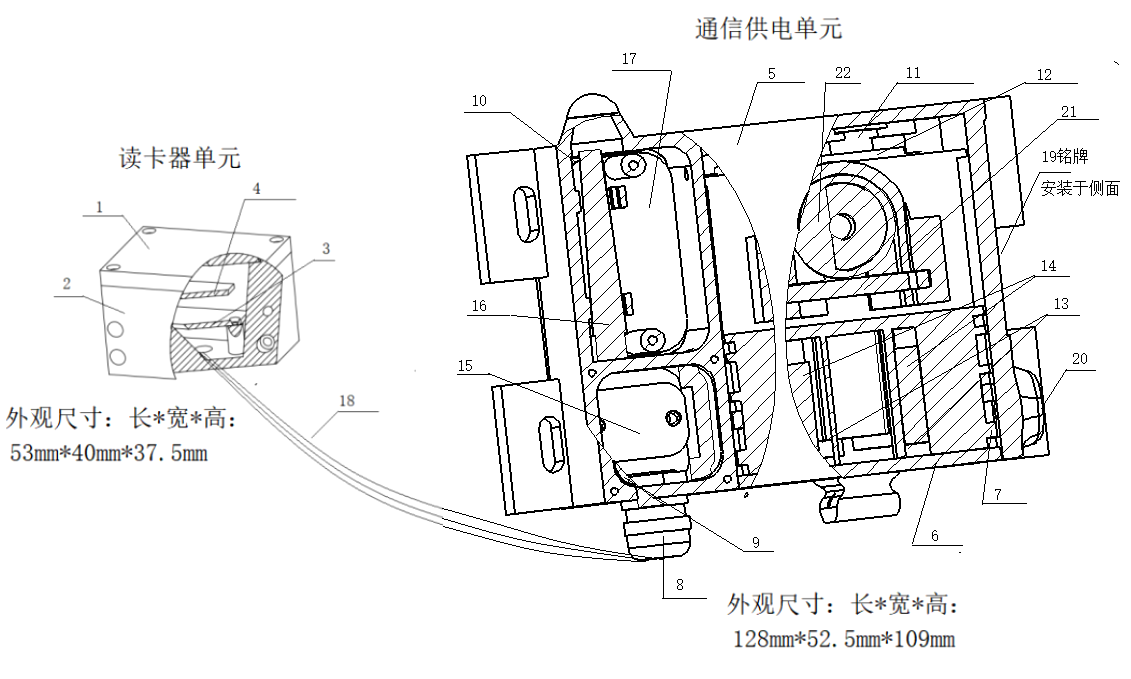

1、读卡器外壳盖子，2、读卡器外壳，3、控制电路板，4、读卡头电路板，5、通信供电单元外壳，6、电池盒盖子，7、电池盒，8、电缆接头，9、接线板盖子，10、电路板主板盖子，11、电池弹簧片，12、电极板电路板，13、锂电池，14、水泥电阻，15、接线板电路板，16、胶棒天线，17、主板电路板、E22无线模块，18、3芯电缆，19、铭牌，20、电池盒锁定螺丝，21、销子固定板，22、电池盒固定销

图一：MY-06防爆无线读卡器组成示意图

读卡器单元与通信供电单元通过3芯RVVP0.75*3线缆（分别为电源线、地线、信号线）连接，有人刷卡时，读卡器单元读取卡号，将刷卡信息传递给通信供电单元，通信供电单元接收到刷卡信息后，将信息通过无线方式与上位机通信，通信频率在410MHz~494MHz频段之间。

工作环境条件：

环境温度：-20℃～+60℃；相对温度：不大于95%（25℃）

大气压力：86 kPa～106 kPa。

电气参数：

工作电压：3.6V,采用二个一次性能量型锂电池并联供电，单个电池3.6V/8500mAH，电池最高开路电压：3.74V，最大短路电流：300mA。

产品额定工作电流：<20mA。

产品最大瞬间工作电流：<150mA。

通信供电单元无线发射功率：<150mW。

防爆合格证号：CE20.2244X

安装方式：固定安装。

下面介绍各主要组成部分：

一、读卡器单元

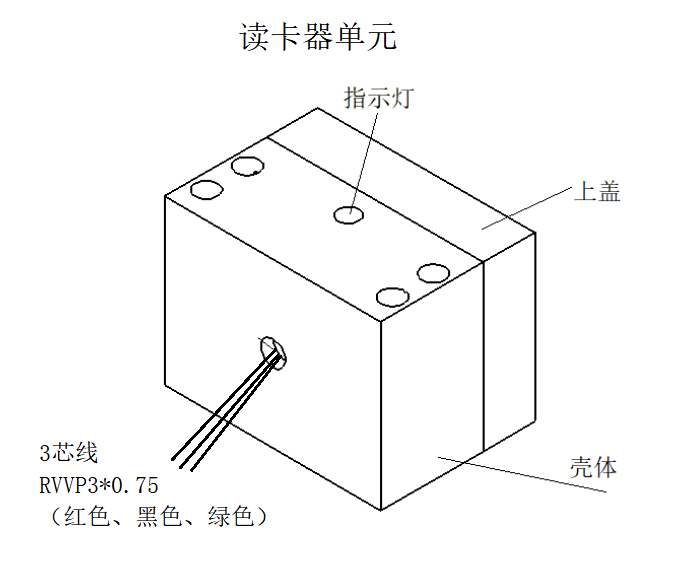

外形尺寸：53mm*40mm*37.5mm，可在外面加装外壳，以满足不同场合的使用要求。

工作电压：3.3V-3.74V。

工作电流：<10mA

最大瞬间工作电流：<60mA。

读卡器单元本身自带3芯RVVP0.75*3线缆，线缆与通信供电单元的接线板J4端子连接，有人刷卡时，读取刷卡信息，并且传递给通信供电单元。

读卡器单元指示灯为红色，无人刷卡时，指示灯1s闪烁一次。当有人刷卡时，该指示灯长亮一次，同时将读取到的刷卡信息，通过3芯线传送给通信接口单元。

二、通信供电单元

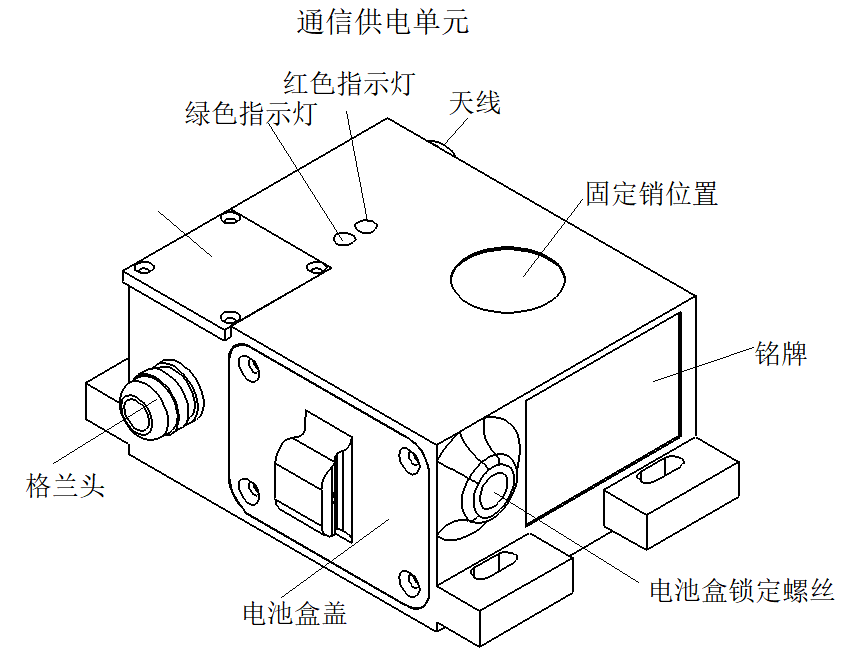

外形尺寸：128mm*52.5mm*109mm，可在外面加装外壳，以满足不同场合的使用要求。

供电电池，选用惠州亿纬锂能股份有限公司（简称 EVE）的 ER26500 型锂-亚硫酰氯电池，该电池为一次性电池，不可充电，电池标称电压3.6V/8500mAH，采用二个并联方式，最大容量为17000mAH。

单个电池最高开路电压：3.74V，最大短路电流：300mA。

产品额定工作电流：<40mA。

产品最大工作电流：<150mA。

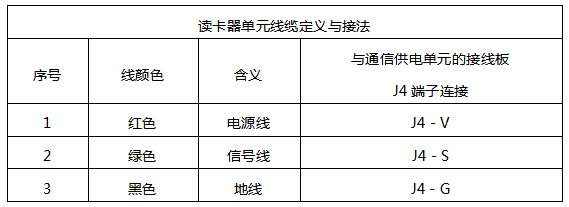

打开接线盖，将读卡器单元的3芯线缆穿过格兰头，与接线板J4端子连接（按照红线连接J4 - V,绿线连接J4 - S,黑线连接J4 - G接线），接好后将电池盒直接插入通信供电单元，供电。

红色指示灯为与读卡器单元通讯指示灯，绿色指示灯为与上位机无线通讯指示灯。当无人刷卡时，红色指示灯60s闪烁1次，当有人刷卡时，红色指示灯接收到读卡器单元信息同时常亮1次。绿色指示灯与上位机无线通讯时闪烁。

电池盒中锂电池电量不足时，将电池盒取下更换。

电池盒更换方法：将侧面的电池盒锁定螺丝拧出，将钥匙放置固定销位置处，吸取固定销向上，将电池盒拉出。更换电池盒后，再将电池盒锁定螺丝拧好。

通信接口单元接收读卡器单元读取的刷卡信息，并将刷卡信息，电池电量等参数以无线方式与上位机通信，通信频率在410MHz ~ 494MHz频段之间。

警告：产品外壳为塑料材质，有潜在静电电荷危险！使用中应避免摩擦！清洁时请用湿布擦拭。
