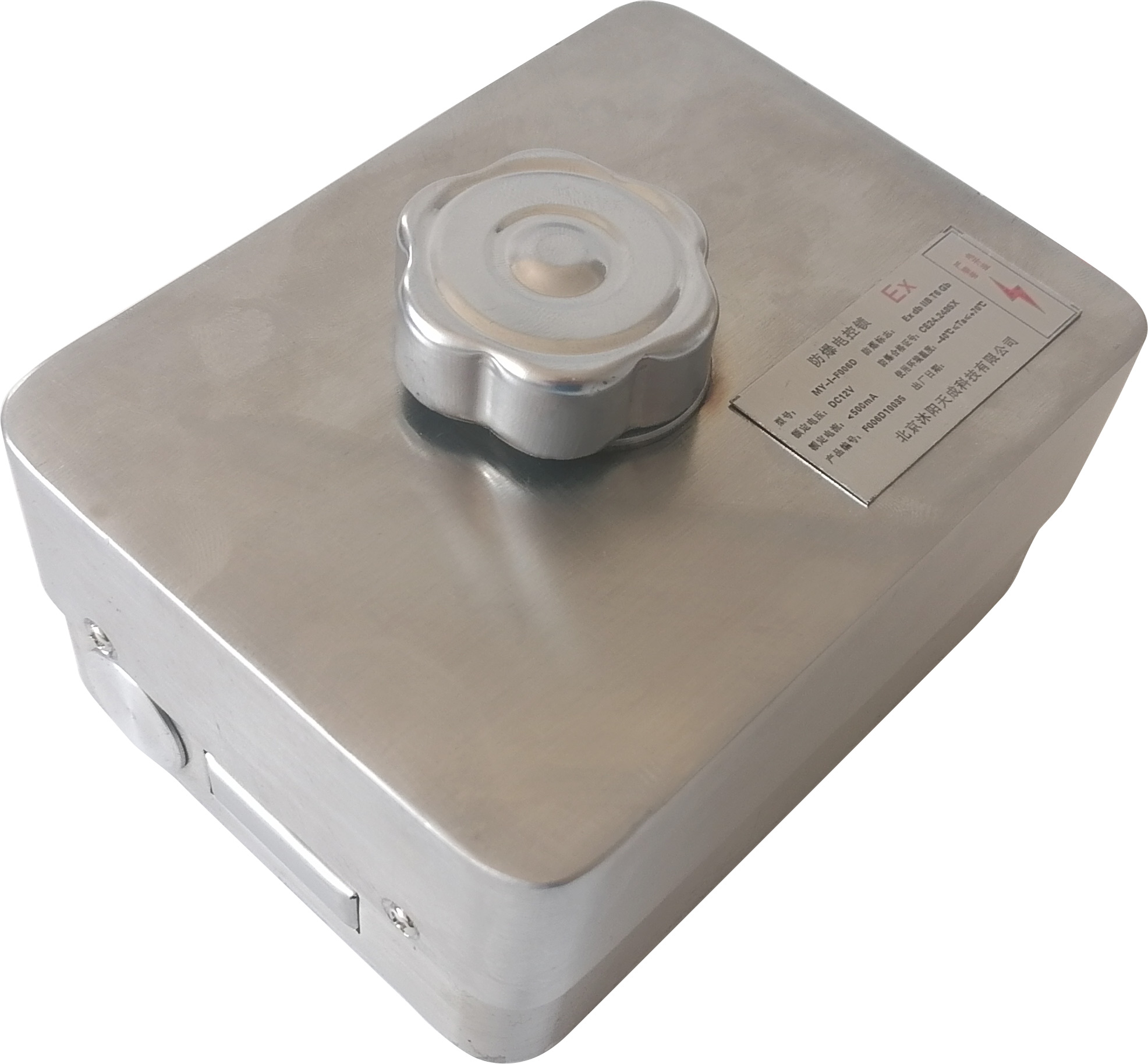

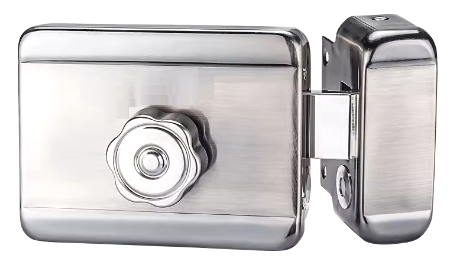

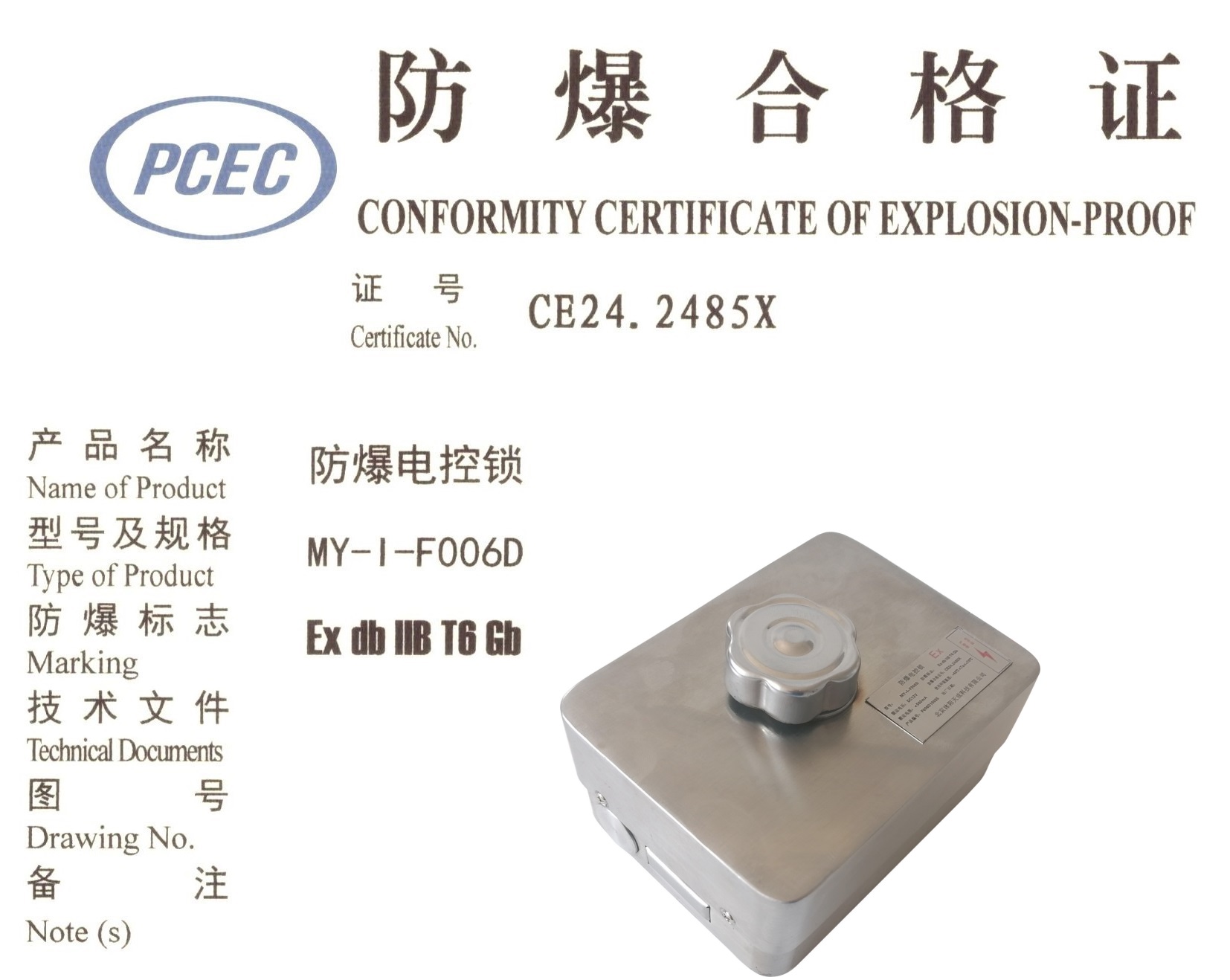

隔爆型防爆电控锁

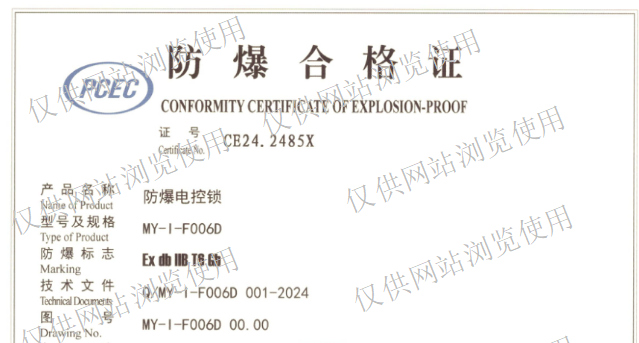

MY-I-F006D防爆电控锁的防爆标志为Exdb IIB T6 Gb。防爆性能应符合GB/T 3836.1-2021 《爆炸性环境 第1部分：设备 通用要求》和GB/T 3836.2-2021 《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》的要求。

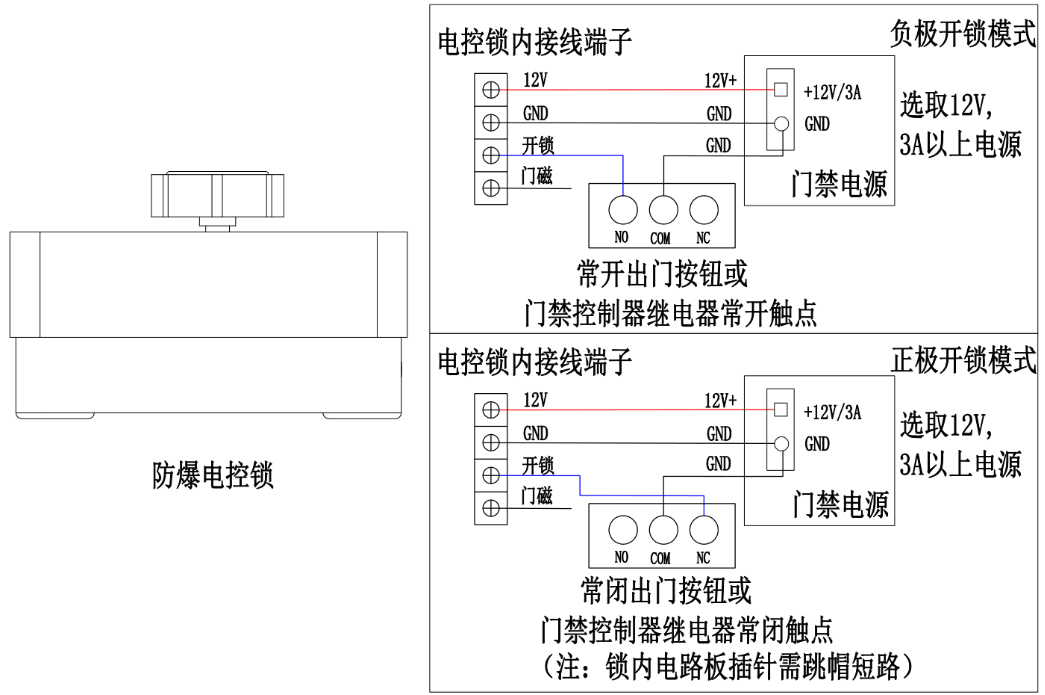

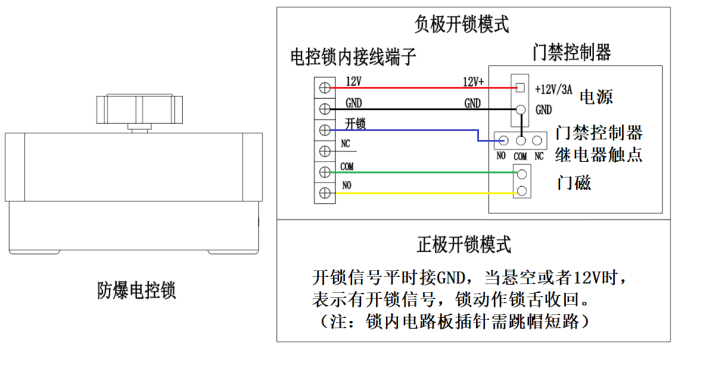

图1：防爆电控锁连线

当出门按钮或者门禁控制器给出开锁信号时，防爆电控锁锁舌缩回后可开门。

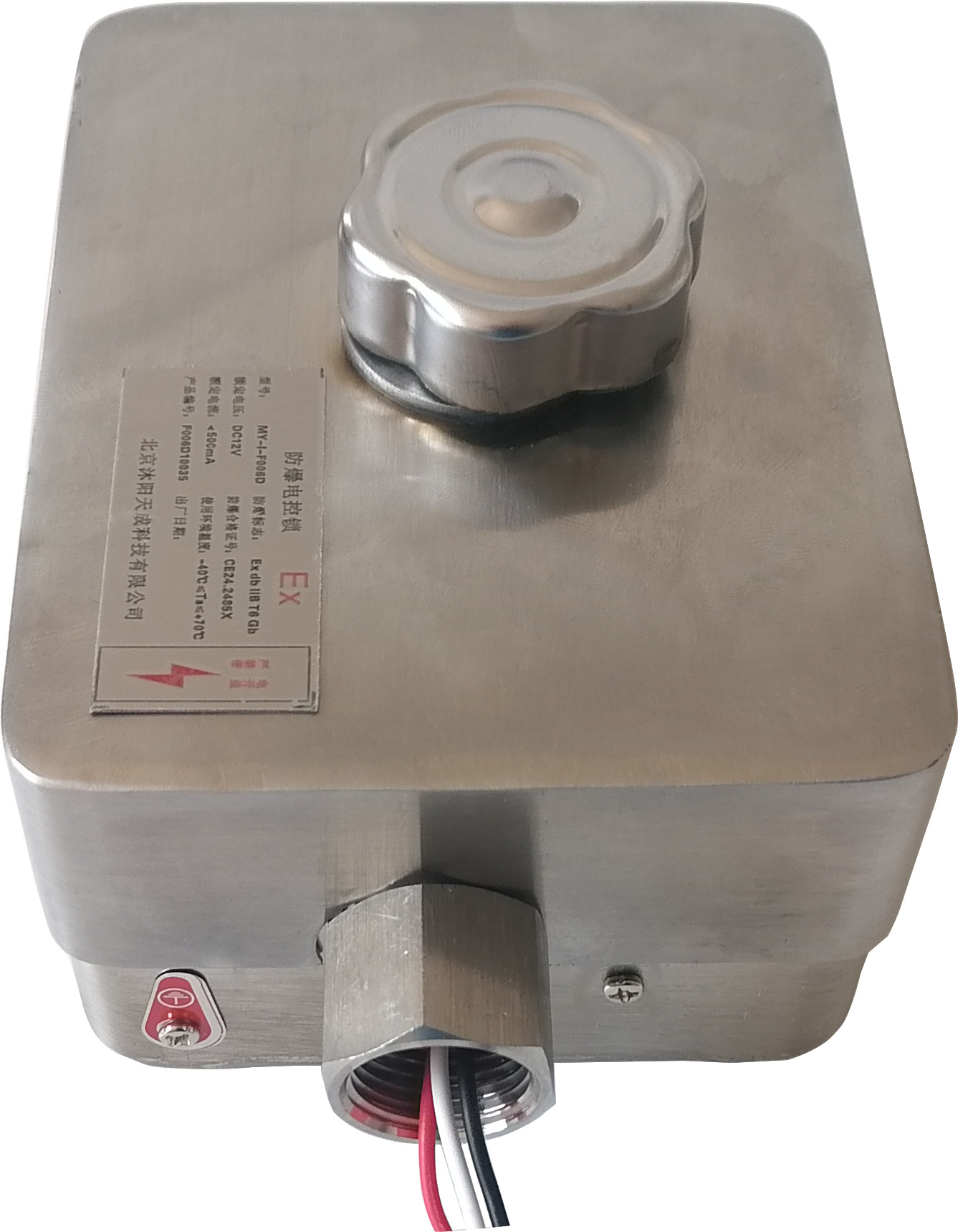

进线引入口螺纹规格：4分管螺纹。

防爆电控锁特性：

l 可通过开锁信号进行开锁，可门外钥匙开锁，可通过门内旋钮开锁。

l 开门后若人为转出锁舌，可自动缩回锁舌，正常上锁。

l 误开锁或开锁后无人进入，电控锁约在6s左右后自动上锁。

l 若开锁信号一直存在，电控锁不上锁。

一、工作环境条件：

环境温度：-40℃～+70℃。大气压力：86 kPa～106 kPa。

二、电气参数：

额定电压：12VDC，静态电流<50mA，开关锁电流＜350mA。

三、防爆电控锁：

1、外观尺寸：长132mm、宽100mm、厚82mm（含盖板旋钮厚度20mm）。

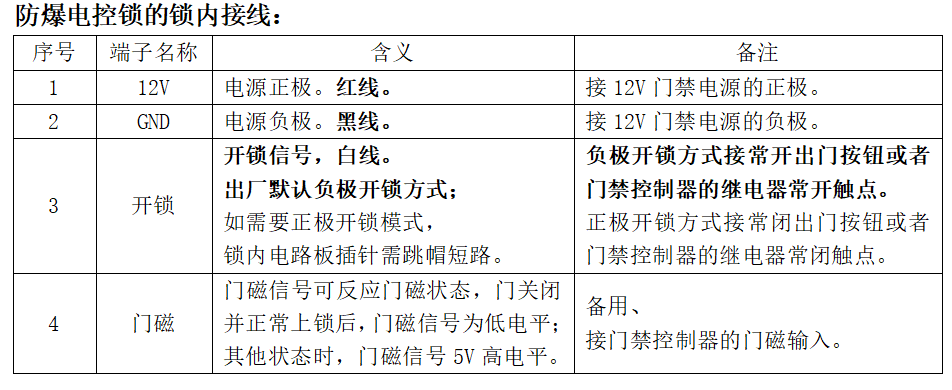

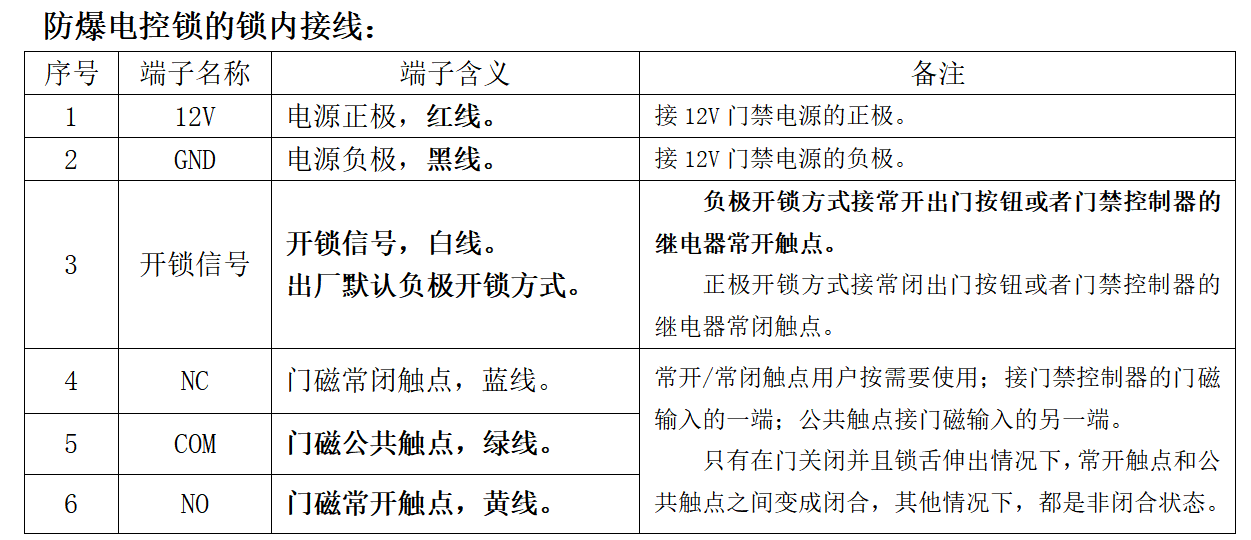

2、锁内电路板接线端子定义：

l 12V：电源正极，接12V门禁电源的正极。

l GND：电源负极，接12V门禁电源的负极。

l 开锁：开锁信号，出厂默认负极开锁方式；如需要正极开锁模式，锁内电路板插针需跳帽短路。负极开锁方式接常开出门按钮或者门禁控制器的继电器常开触点。正极开锁方式接常闭出门按钮或者门禁控制器的继电器常闭触点。

门磁：备用，门磁信号可反应门磁状态；门关闭并正常上锁后，门磁信号为低电平；其他状态时，门磁信号5V高电平；如不需要门磁状态，可不用接线；可以接门禁控制器的门磁输入。

四、防爆电控锁安装：

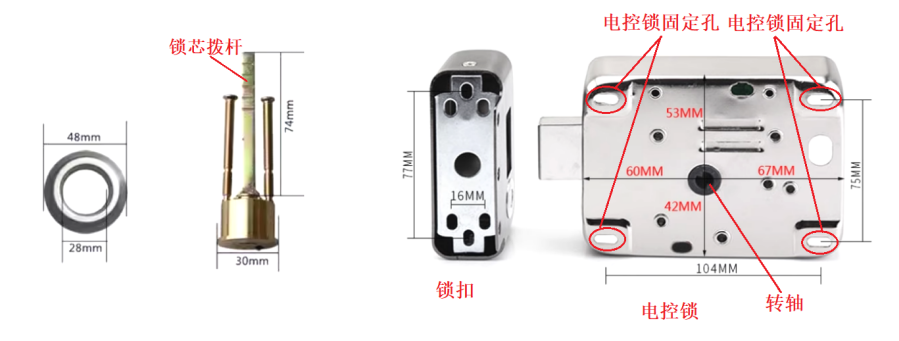

1、锁芯安装：门开孔(孔径28mm以上)，将锁芯安装，注意锁芯拨杆和电控锁的转轴要同心。锁芯拨杆插入转轴孔深度≥10mm。

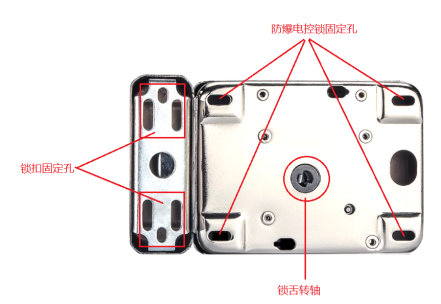

2、电控锁锁体安装：使用M5螺丝将锁体安装固定到门上，注意将锁芯拨杆插入到转轴孔中。

3、电控锁锁扣安装：使用M5螺丝将锁扣安装固定到门框上，注意锁扣和锁体之间间距约5mm左右，间距过大则门磁无法正常检知，间距过小则干涉影响正常开、关门；另外注意锁体的锁舌和锁扣方口相对应，防止锁舌干涉。

4、接线调试：接好线束、通电调试好锁功能后，安装锁盖并将螺丝固定。

五、防爆电控锁性能：

1、把门关闭，锁舌自动伸出上锁。

2、出门按钮或门禁控制器给出开锁信号，锁舌缩回后可以开门。

3、门外钥匙或门内旋钮开门，约6s后，如果门是关闭状态，锁舌伸出上锁。
