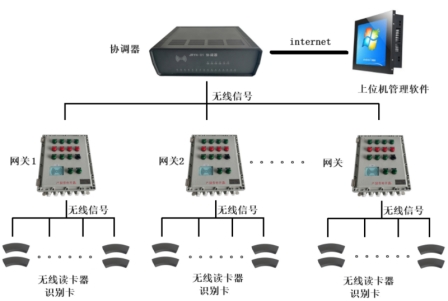

油库发油识别系统结构图 |
一、综述
油库发油识别系统由安装固定在油罐车进油口上的识别卡、安装固定在鹤管上的防爆无线读卡器、安装在发油岛的无线路由器（网关）、以及安装在发油岛或发油室的上层无线协调器四部分组成，可以有效的防止油罐车油品错误混装等问题，大大降低了人工成本。

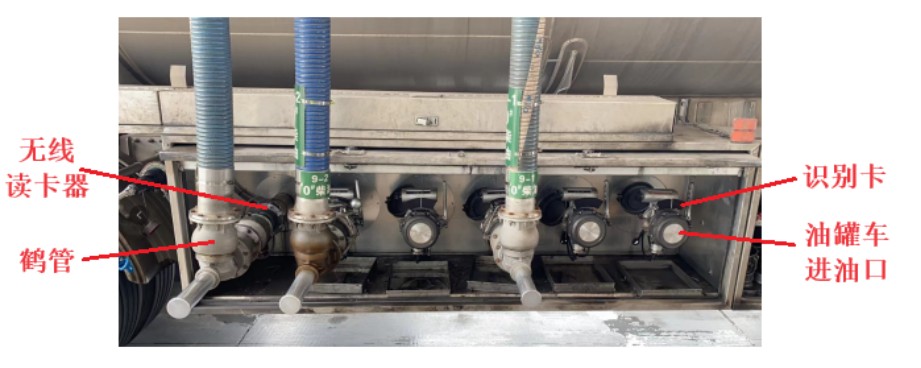

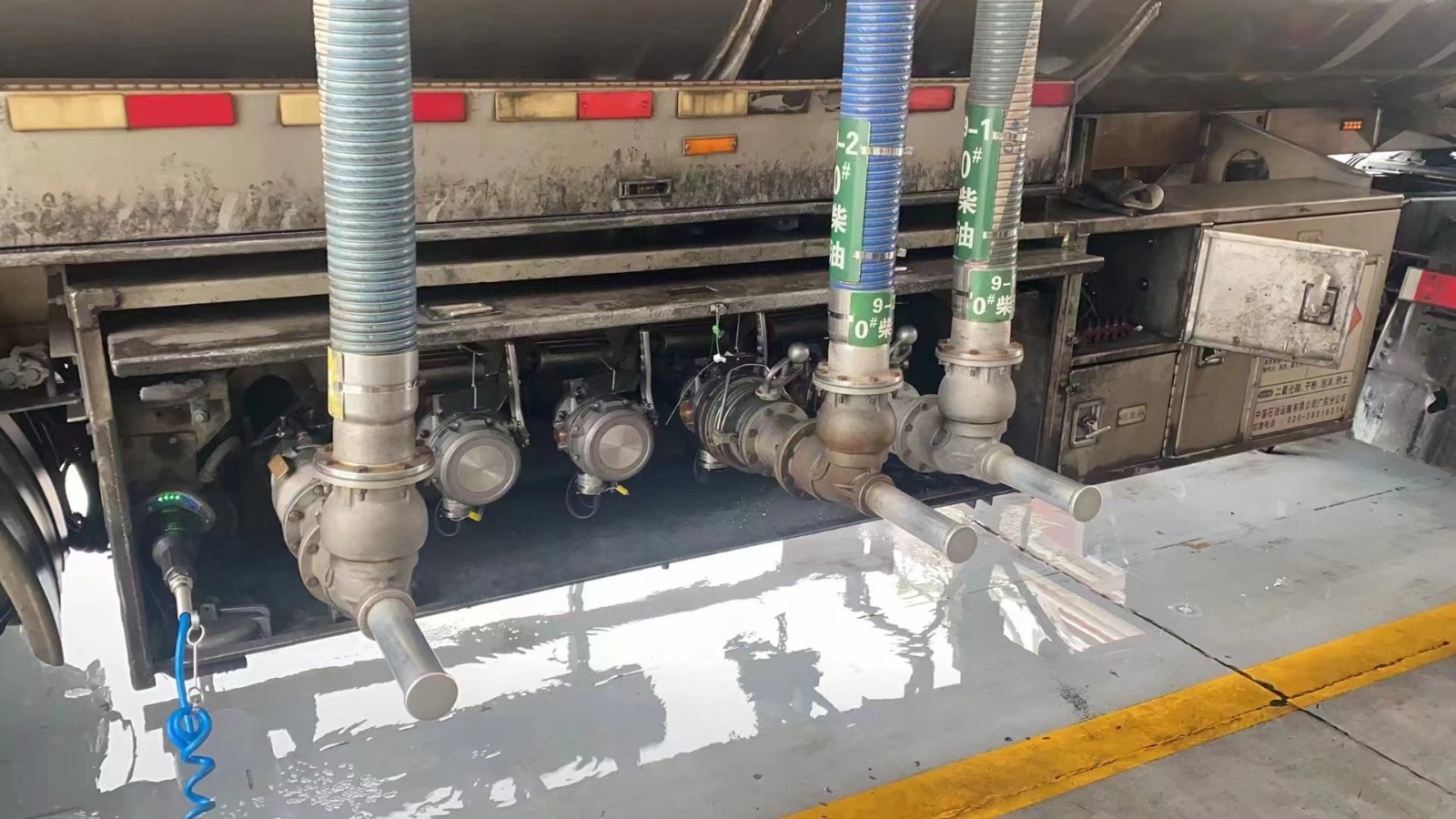

当油罐车到达发油岛后，发油员在油罐车进油口安装鹤管时，鹤管上的防爆无线读卡器读取油罐车进油口上的识别卡内的信息，然后防爆无线读卡器将识别卡信息通过无线信号上传到发油岛上网关，网关将信息通过无线信号上传到协调器，协调器和上位机之间通过以太网（internet）连接，上位机接收到信息后进行比对处理，并将下一步的操作要求发回网关。
二、产品介绍：

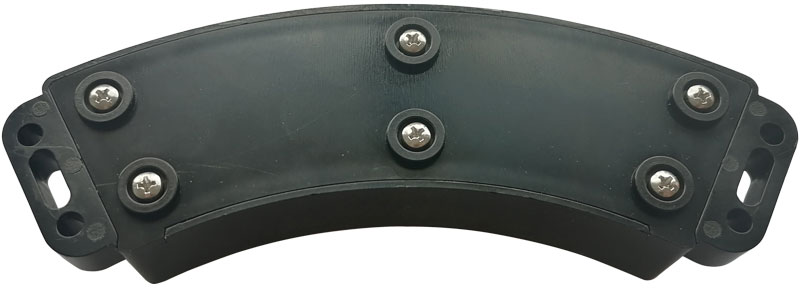

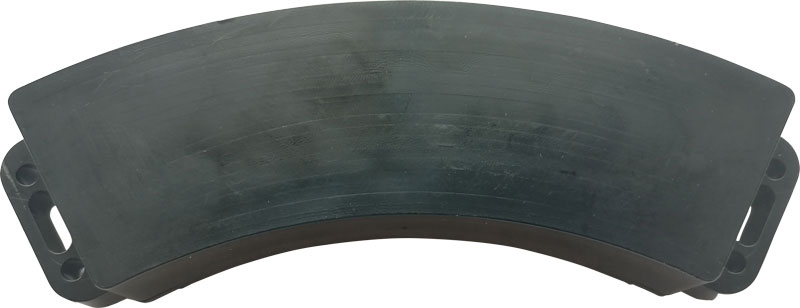

2.1识别卡
识别卡，也叫仓位识别信息卡，和防爆无线读卡器外观一致，全封闭设计，有效防尘防水。
外观尺寸：150*45*23mm。
识别卡：卡内信息根据需要通过发卡器写入修改，可以根据需要灵活更改；当防爆无线读卡器靠近识别卡时，激活读卡器，使得读卡器工作。识别卡具体内容可以根据需要定义。
2.2防爆无线读卡器

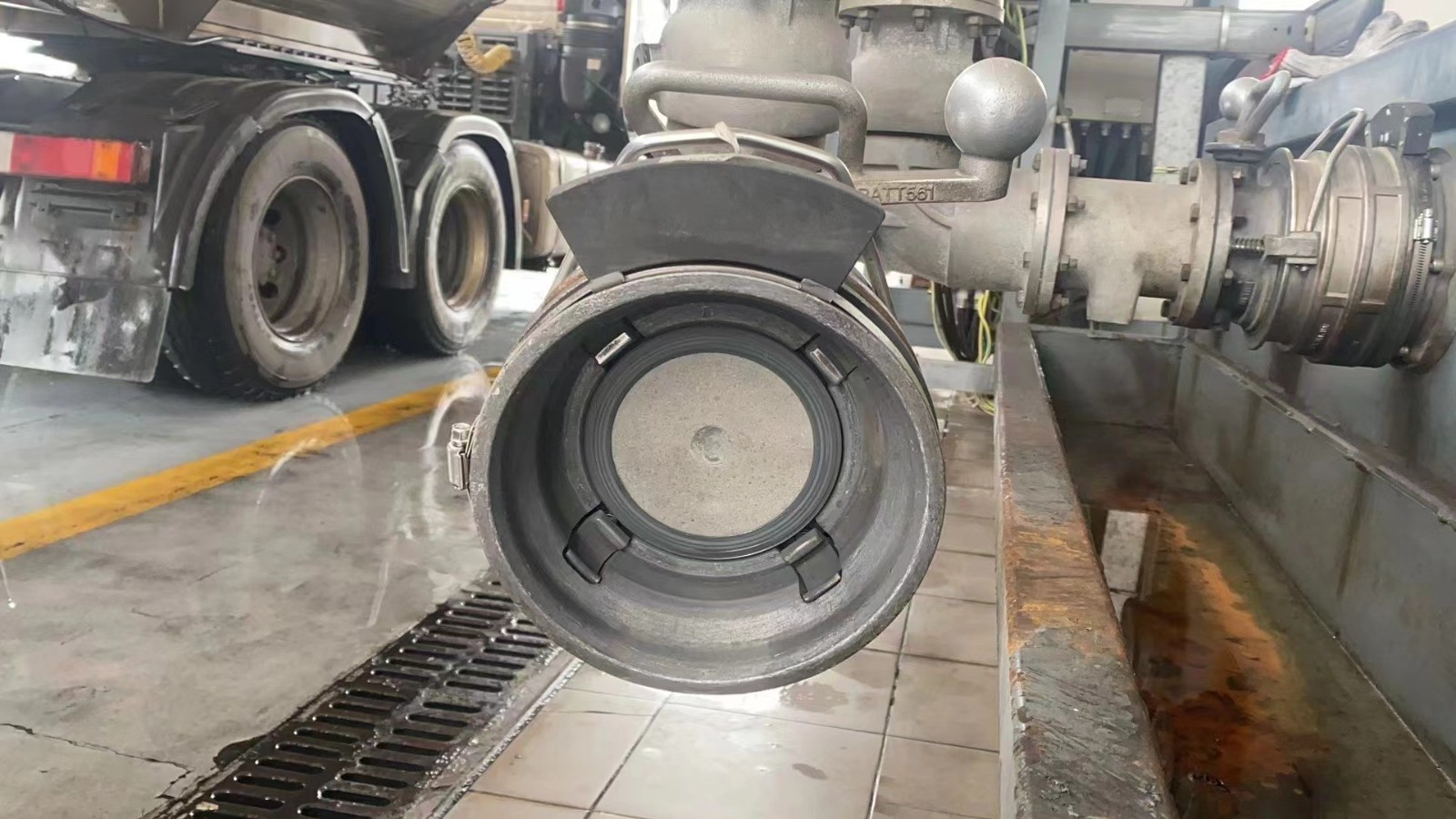

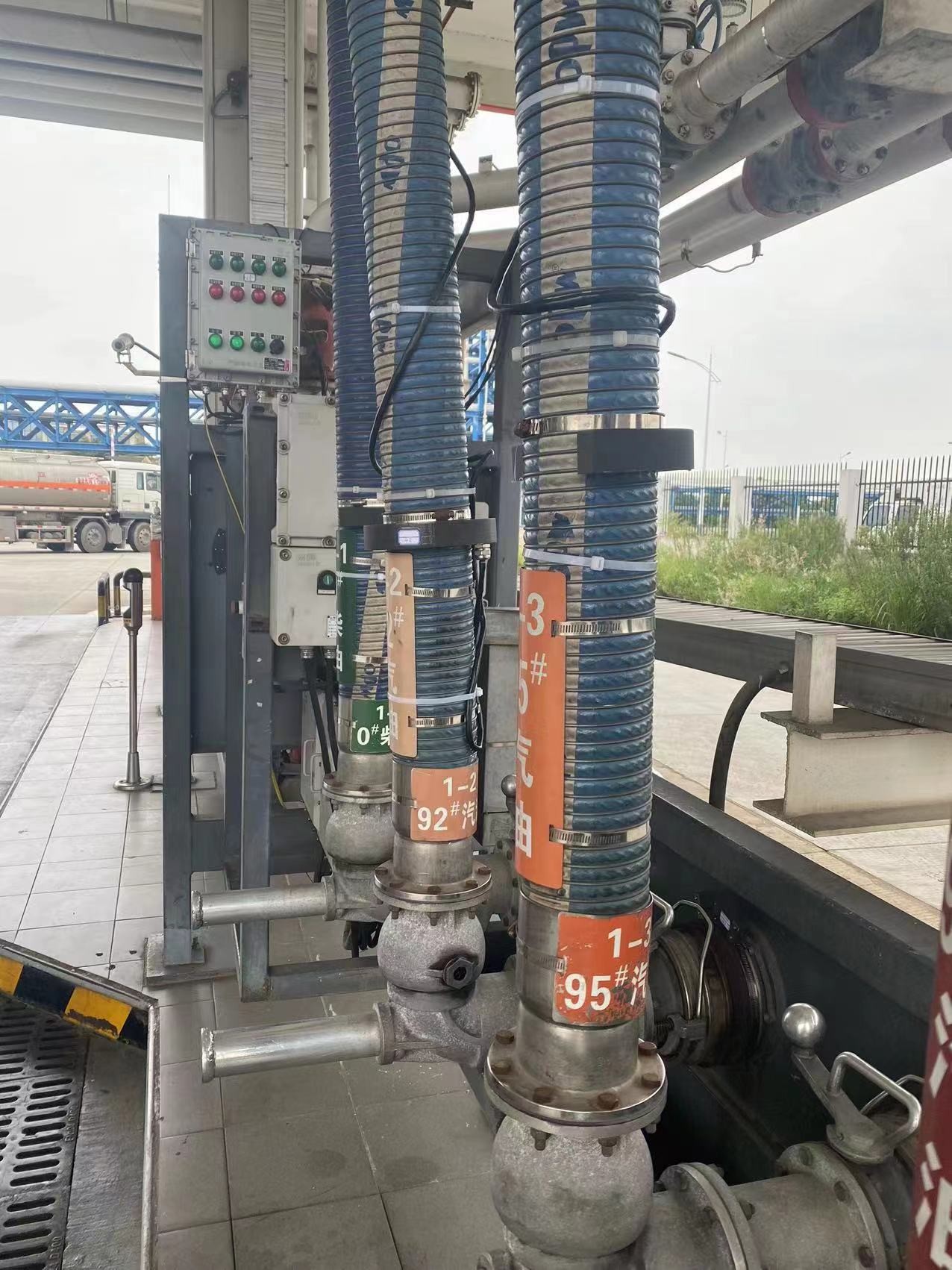

防爆无线读卡器和识别卡外观一致，也叫防爆仓位识别器或防爆分仓读卡器，通常安装在鹤管加油口处，用来读取油罐车油仓识别卡信息，从而分辨出油罐车的加油仓、加油口信息。
外观尺寸：150*45*23mm。
防爆无线读卡器使用电池供电，平时处于休眠状态，消耗电流低，当防爆无线读卡器被激活后，开始读卡，读取识别卡内容，防爆无线读卡器将信息上传到相应网关。

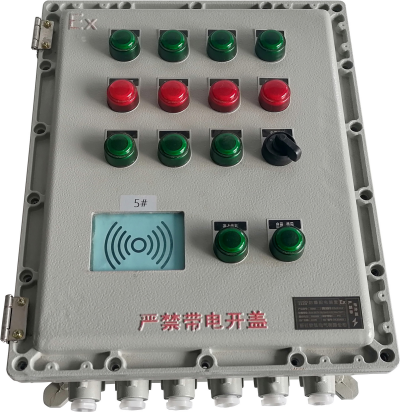

2.3 网关
外观尺寸：520*400*220mm。
每个网关下面对应配置多个防爆无线读卡器(防爆仓位识别器、防爆分仓读卡器)，形成一个组单元管理。
网关通过无线信号与该网关下的防爆无线读卡器通讯，通过无线信号与上位机（协调器）通讯。
网关收到防爆无线读卡器上传的信号后，并将信息上传到协调器，上位机管理软件收到协调器的信息，核对是否正确后，通过协调器向网关下发下一步的操作要求。

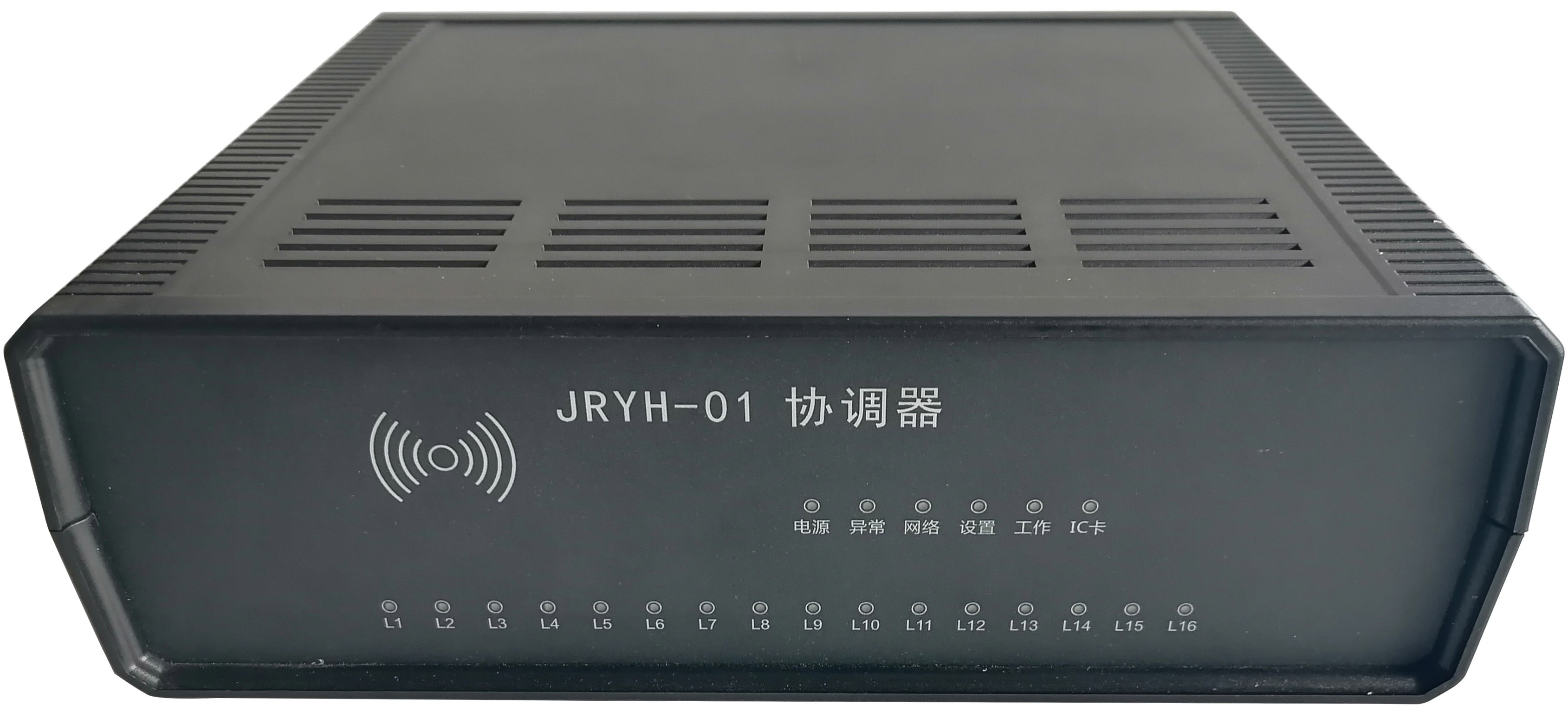

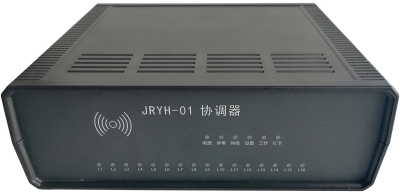

2.4 协调器
外观尺寸：260*220*80mm。
每个协调器下面可以配置多个网关。
协调器通过无线信号与网关通讯，通过以太网（internet）与上位机管理软件交换信息。
协调器收到网关上传的信息，上位机管理软件查询到协调器信息后，核对判断是否正确等，***终下发下一步的操作要求，协调器将该信息下发到相应网关，相应网关根据该信息进行相应的操作。

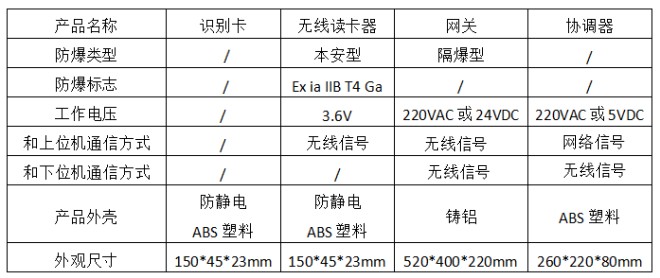

三、详细参数

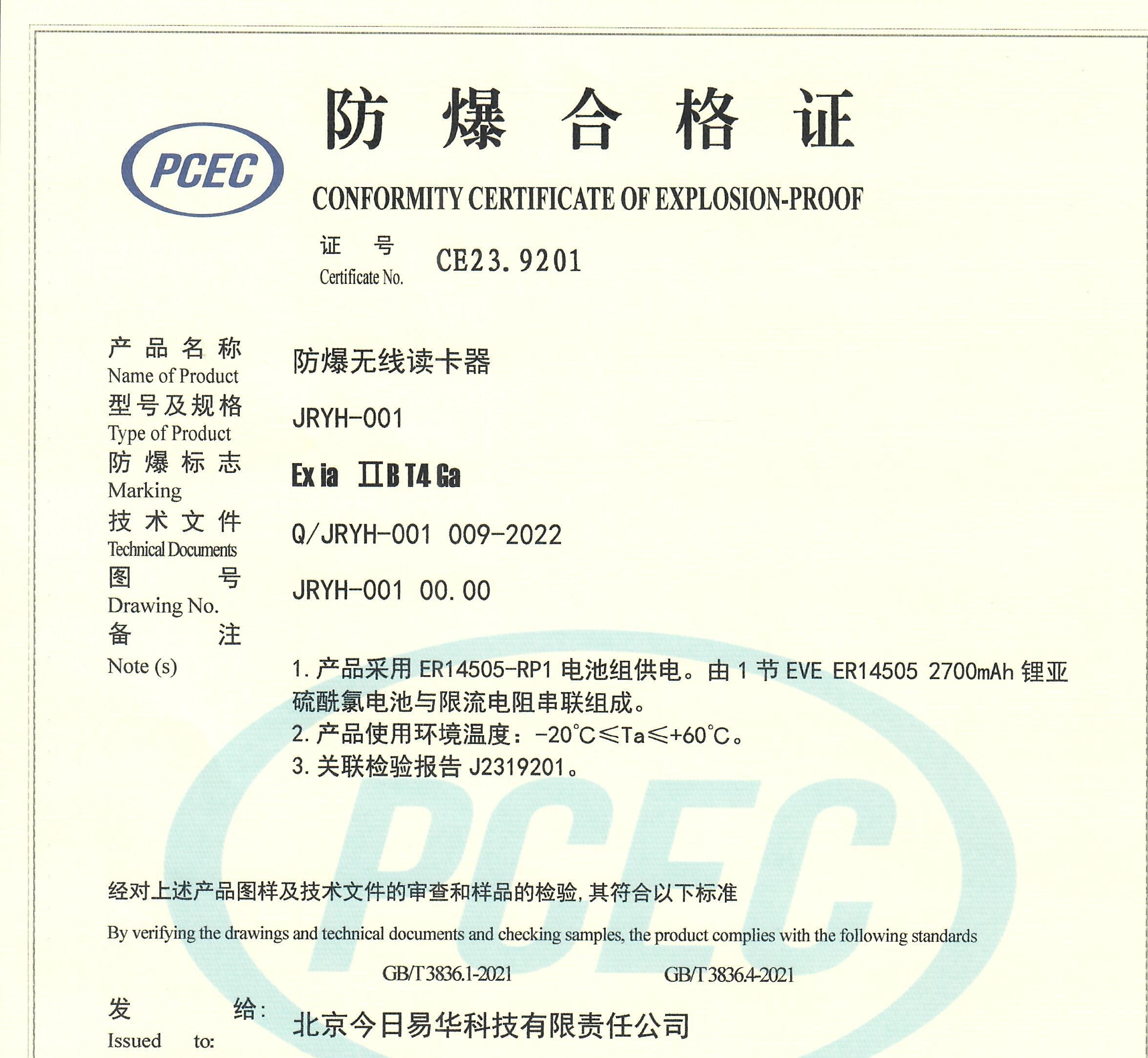

四、防爆合格证
