一、防爆双门磁力锁和供电保护模块图片
|
|

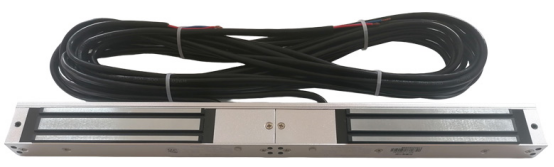

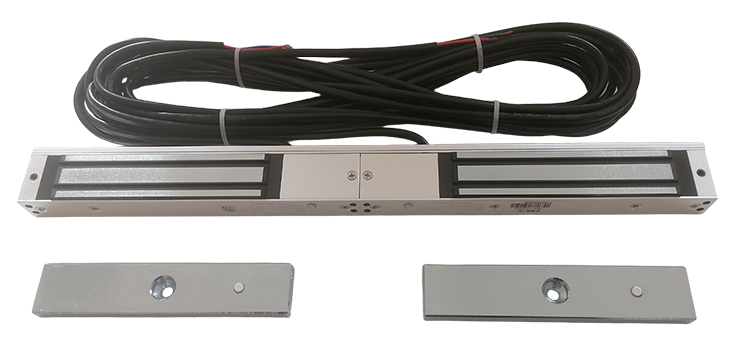

锁一：280KG防爆电磁锁(侧面直接出线) MY-I-F005M | 供电保护模块 |
锁二：280KG防爆电磁锁(背面螺纹口出线) MY-I-F005M1 | 供电保护模块 |

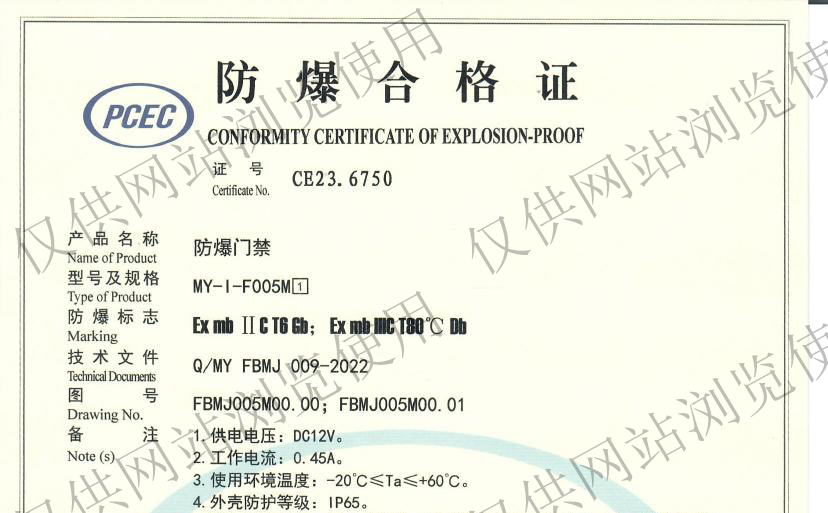

二、防爆合格证图片
三、综述
MY-I-F005M/M1 防爆磁力锁，吸合力可达280KG，由防爆磁力锁【安装在危险区】和供电保护模块【安装在安全区】组成，
MY-I-F005M防爆磁力锁侧面出线，
MY-I-F005M1防爆磁力锁背面螺纹口出线，
见下图。
应用在爆炸性气体环境和爆炸性粉尘环境，可向下应用在IIAT6、IIBT4等气体环境。
防爆磁力锁，断电自动开锁，符合消防规范，广泛应用于制药厂、军工企业、化工厂、油库、气库、高危品仓库、化学实验室、油气管道阀门间等危险气体环境,
可向下应用在IIAT1、IIAT2、IIAT3、IIAT4、IIAT5、IIAT6、IIBT1、IIBT2、IIBT3、IIBT4、IIBT5气体环境等各种防爆区。
四、产品介绍：
由1个防爆双门磁力锁和2个供电保护模块组成。
4.1防爆磁力锁
外观尺寸：长250mm* 宽 47mm*厚 25mm；
吸合力280KG；
环境温度：-20℃～+60℃；
供电电压：12VDC
电磁锁：额定电压：12VDC、额定电流：450mA、额定功率：5.4W。
防爆双门磁力锁有2根引出线（各2芯）：既是供电线，又是信号线。
防爆磁力锁

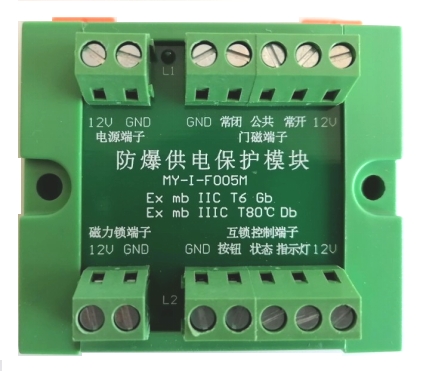

4.2 供电保护模块
外观尺寸：63mm×59mm×32mm(厚)

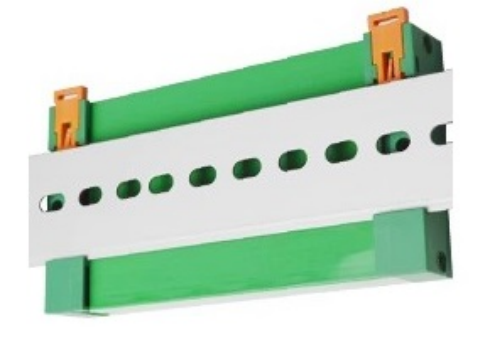

安装方式：可卡入导轨或者螺钉固定。

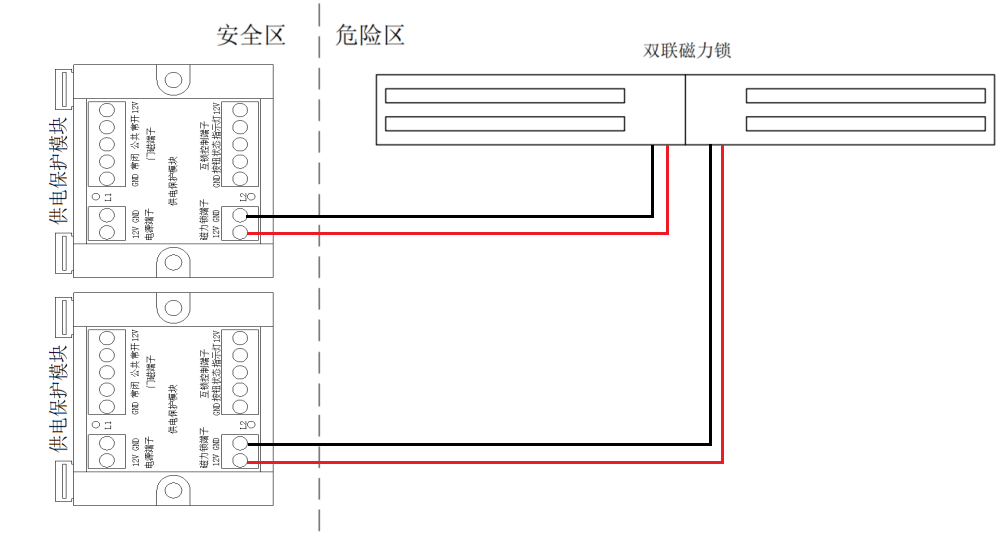

端子名称：输入端有电源端子、门磁端子，输出端有磁力锁端子、互锁控制端子。具体见下图。

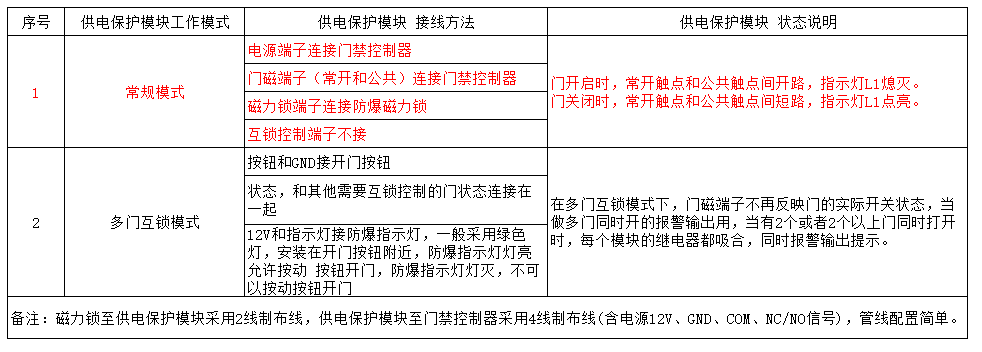

五、详细参数

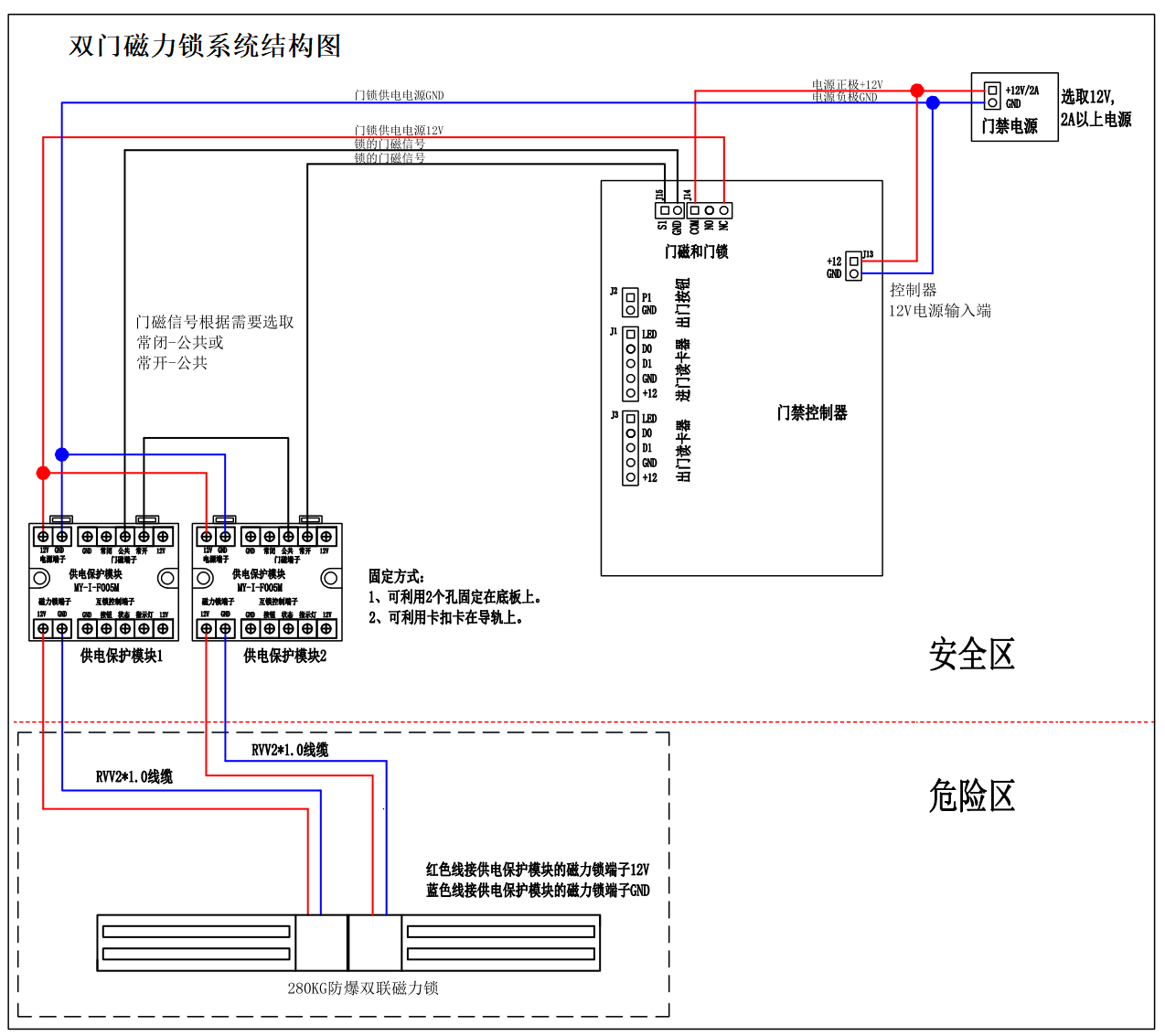

六、系统结构图

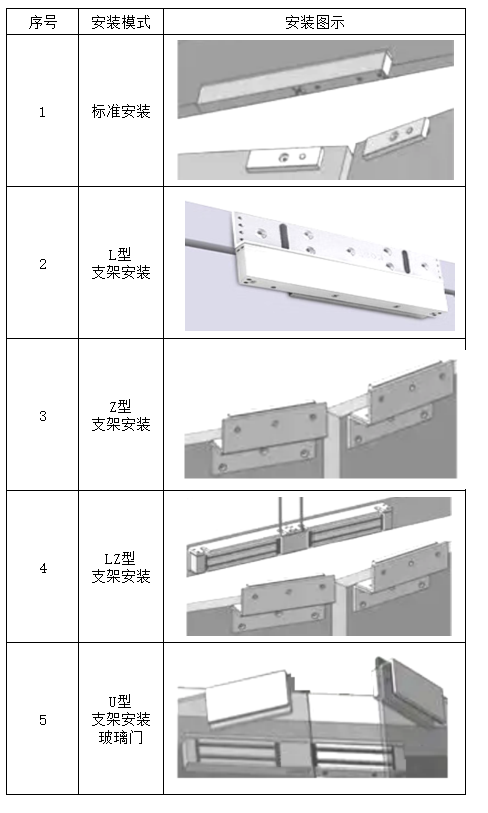

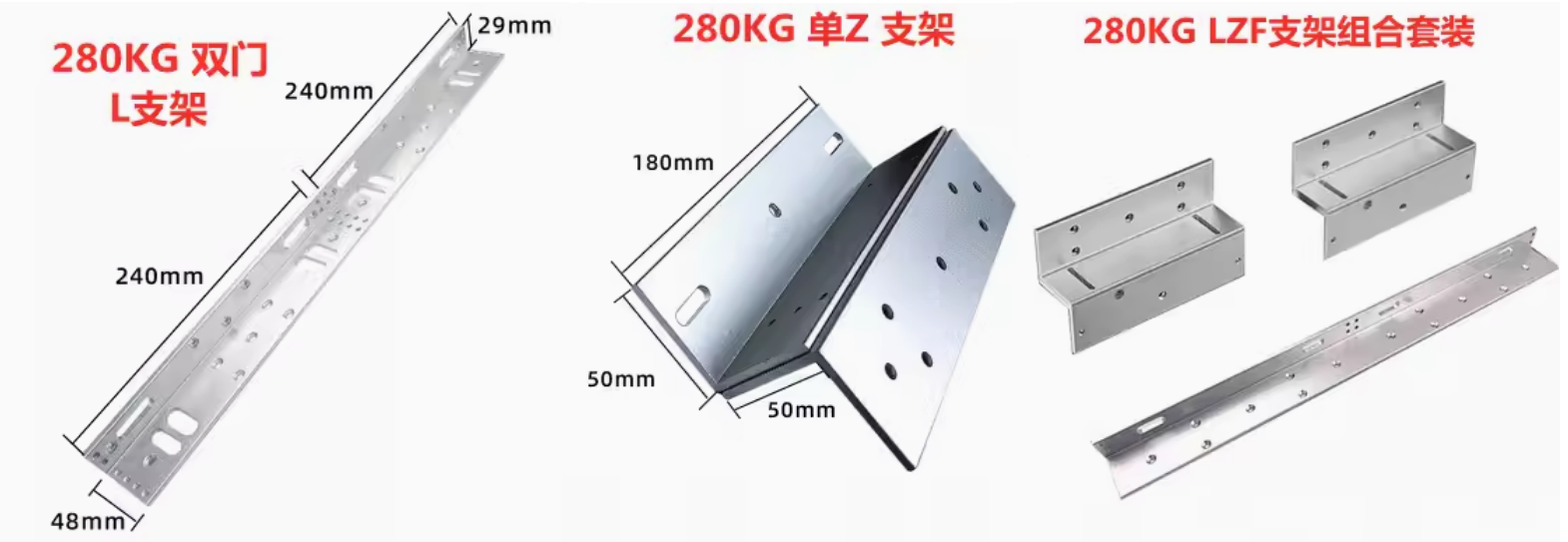

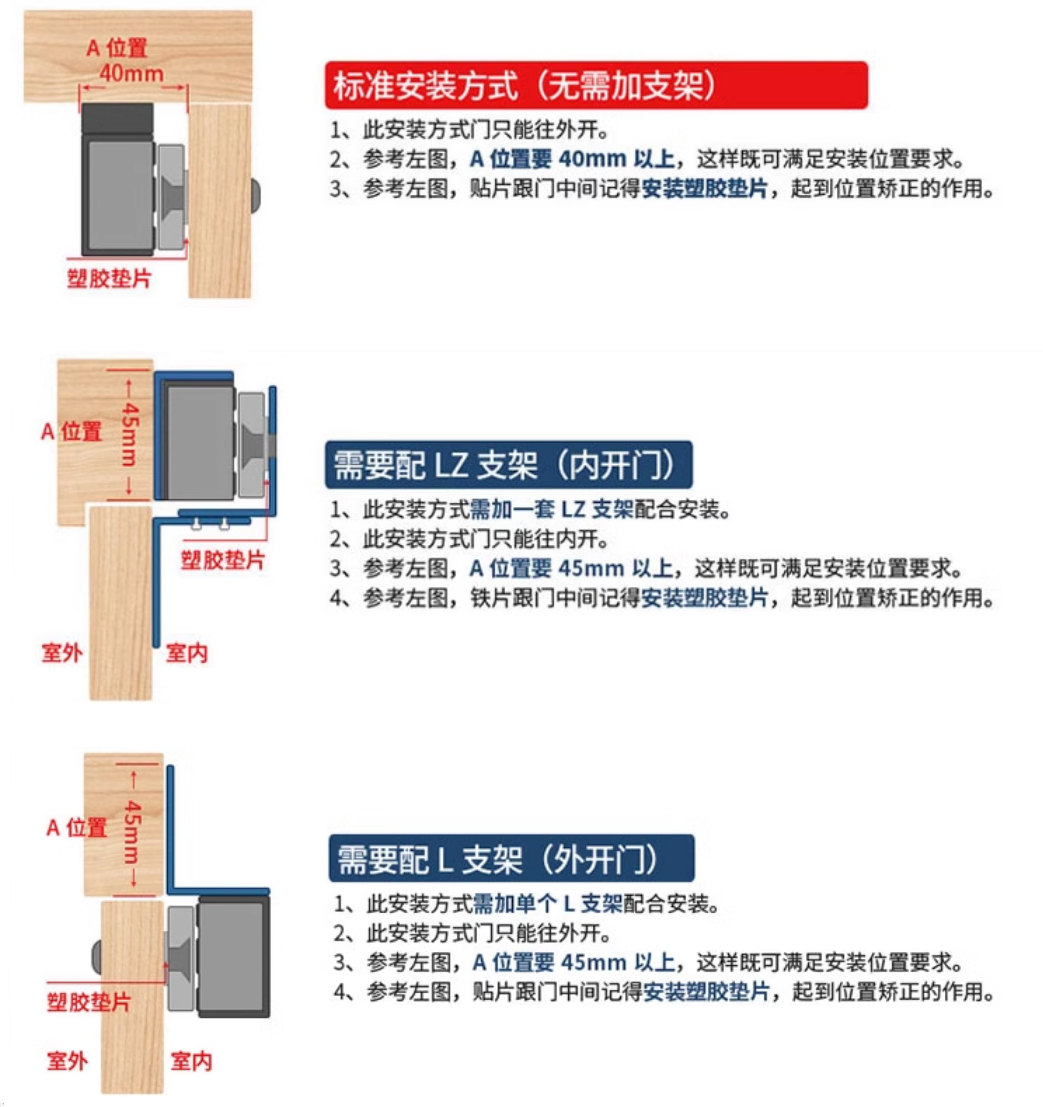

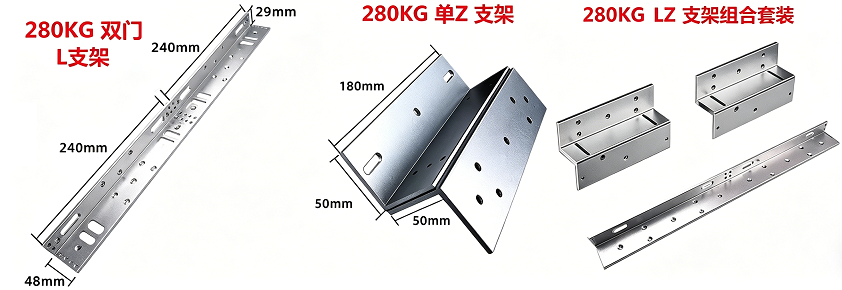

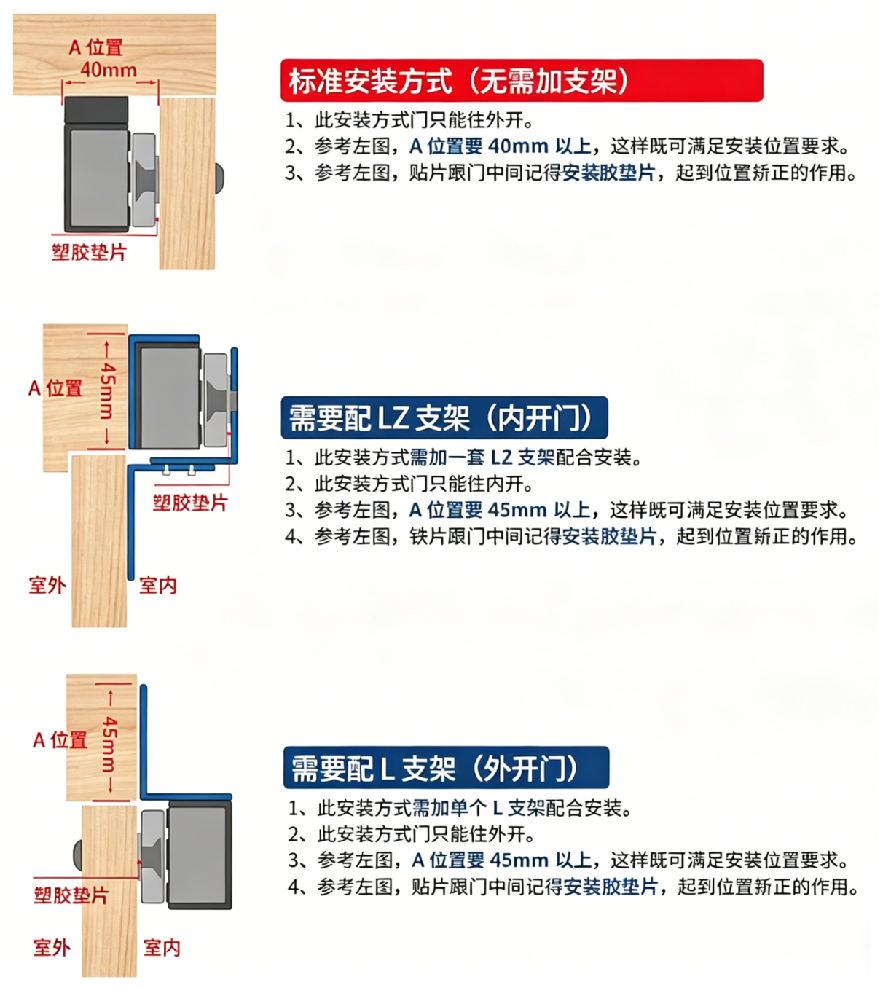

七、磁力锁支架安装方式
